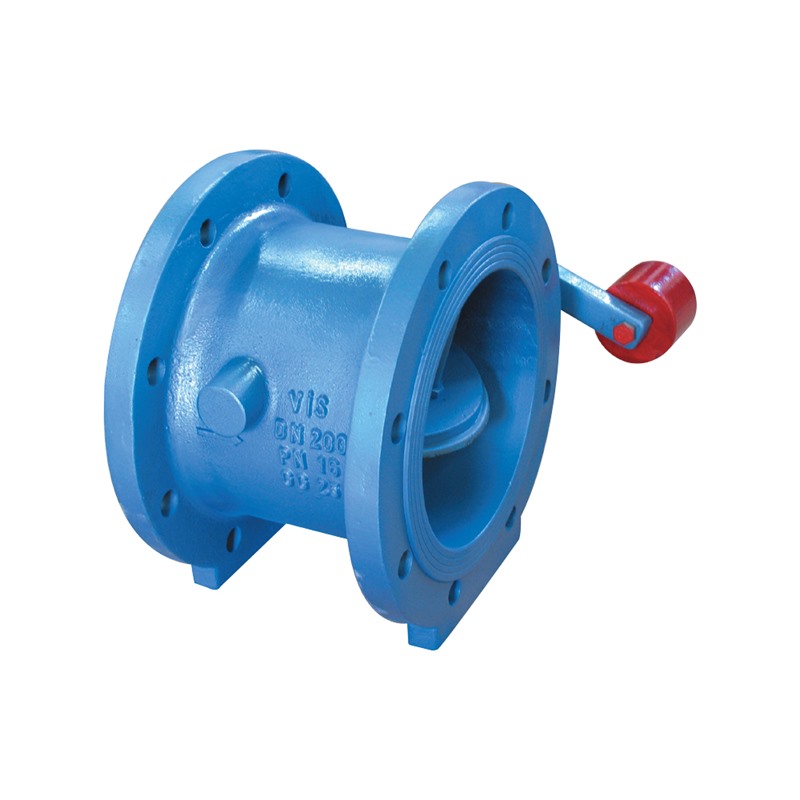

Tilting Type Check Valve (Marine)

VTCV-16

DATASHEET

PRODUCT FEATURES

TECHNICAL SPECIFICATIONS

PRODUCT DESCRIPTIONS

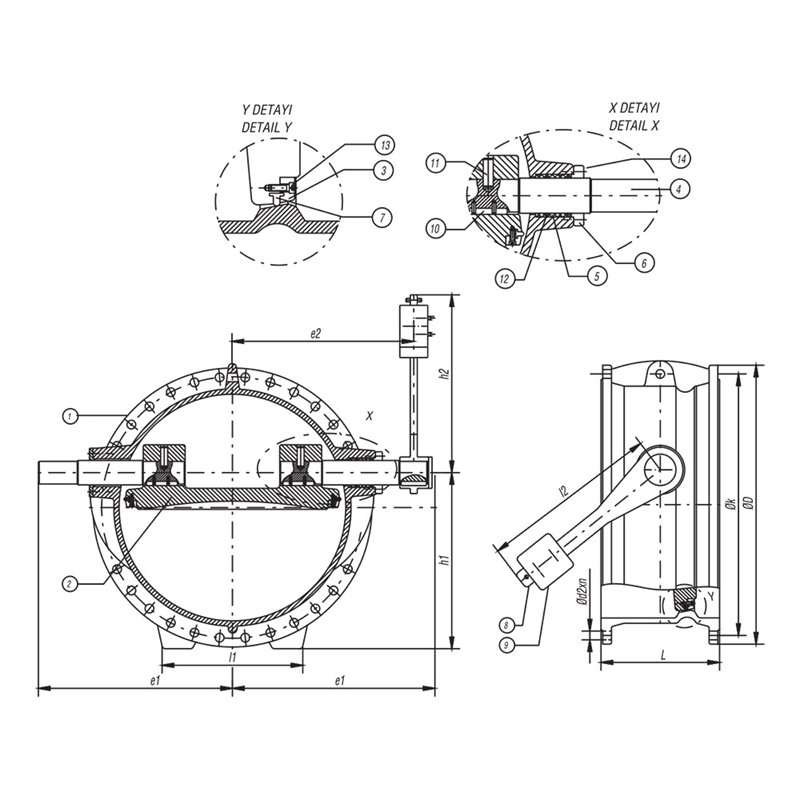

NO	PART NAME	MATERIAL
1	Body	GGG 40/50 / GSC25 / 304,316
2	Disc	GGG 40/50 / GSC25 / 304,316
3	Retainig Ring	St37 / 304,316
4	Stem-Driven End	AISI 420 (X20Crt13) / 304,316
5	Bearing Bush	Delrin, PTFE
6	Cover-Drivend End	GGG 40/50 / GSC25 / 304,316
7	Sealing Ring	EPDM
8	Lever	Steel St-37
9	Weight	GG-25
10	Key	Steel Ck-45
11	Setcrew	Stainless Steel-A2
12	O-Ring	EPDM, BUNA-N
13	Screw	Stainless Steel-A2
14	Bolt	5D

Nominal Pressure	Nominal Diameter	Valve Dimensions DIN3202/2-F4	Valve Dimensions BS 5155	Valve Dimensions						PN10 Flange Dimensions DIN EN 1092-1-2			PN16 Flange Dimensions DIN EN 1092-1-2			PN25 Flange Dimensions DIN EN 1092-1-2			PN40 Flange Dimensions DIN EN 1092-1-2			Weight
PN	DN	L	L	e1	e2	h1	h2	I1	I2	ØD	Øk	Ød2Xn	ØD	Øk	Ød2Xn	ØD	Øk	Ød2Xn	ØD	Øk	Ød2Xn	kg
10-16-25-40	100	190	127	192	160	135	189	200	220	220	180	Ø18x8	220	180	Ø18x8	235	190	Ø22x8	235	190	Ø22x8	20
	125	200	140	215	183	156	189	200	250	250	210	Ø18x8	250	210	Ø18x8	270	220	Ø26x8	270	220	Ø26x8	28
	150	210	140	238	206	180	189	200	285	285	240	Ø22x8	285	240	Ø22x8	300	250	Ø26x8	300	250	Ø26x8	36
	200	230	152	263	231	220	189	200	340	340	295	Ø22x8	340	295	Ø22x12	360	310	Ø26x12	375	320	Ø30x12	50
	250	250	165	313	276	265	280	300	260	395	350	Ø22x8	405	355	Ø26x12	425	370	Ø30x12	450	385	Ø33x12	70
	300	270	178	326	289	305	280	300	335	445	400	Ø22x8	460	410	Ø26x12	485	430	Ø30x16	515	450	Ø33x16	110
	350	290	190	388	346	357	372	400	345	505	460	Ø22x16	520	470	Ø26x16	555	490	Ø33x16	580	510	Ø36x16	145
	400	310	216	418	376	395	372	400	375	565	515	Ø26x16	580	2-525	Ø30x16	620	550	Ø36x16	660	585	Ø39x16	180
	450	330	222	470	420	440	405	450	450	615	565	Ø26x20	640	585	Ø30x20	670	600	Ø36x20	685	610	Ø39x20	240
	500	350	229	495	453	490	460	500	470	670	620	Ø26x20	715	650	Ø33x20	730	660	Ø36x20	755	670	Ø42x20	280
	600	390	267	592	540	580	555	600	545	780	725	Ø30x20	840	770	Ø36x20	845	770	Ø39x20	890	795	Ø48x20	410
	700	430	292	688	623	635	642	700	590	895	840	Ø30x24	910	840	Ø36x24	960	875	Ø42x24	995	900	Ø48x24	540
	800	470	318	715	656	713	735	800	660	1015	950	Ø33x24	1025	950	Ø39x24	1085	990	Ø48x24	1140	1030	Ø56x24	680
	900	510	330	825	740	795	830	900	720	1115	1050	Ø33x28	1125	1050	Ø39x28	1185	1090	Ø48x28	1250	1140	Ø56x28	1050
	1000	550	410	832	764	890	920	1000	770	1230	1160	Ø36x28	1255	1170	Ø42x28	1320	1210	Ø56x28	1360	1250	Ø56x28	1250
	1200	630	470	1000	900	1042	1087	1200	965	1455	1380	Ø41x32	1485	1380	Ø50x32	1530	1420	Ø57x32	1575	1460	Ø62x32	2100
	1400	710	0	1246	1100	1200	1280	1400	965	1675	1590	Ø44x36	1685	1590	Ø50x36	1755	1640	Ø62x36	1795	1680	Ø32x36	3400

Pressure Rate	:	PN10-16-25-40
Face to Face	:	DIN EN 558-14
Temperature	:	-10...+120 ºC
Flange Ends	:	DIN EN 1092
DIN EN 12266 & API 598 Tests
DIN EN 558-1-16
