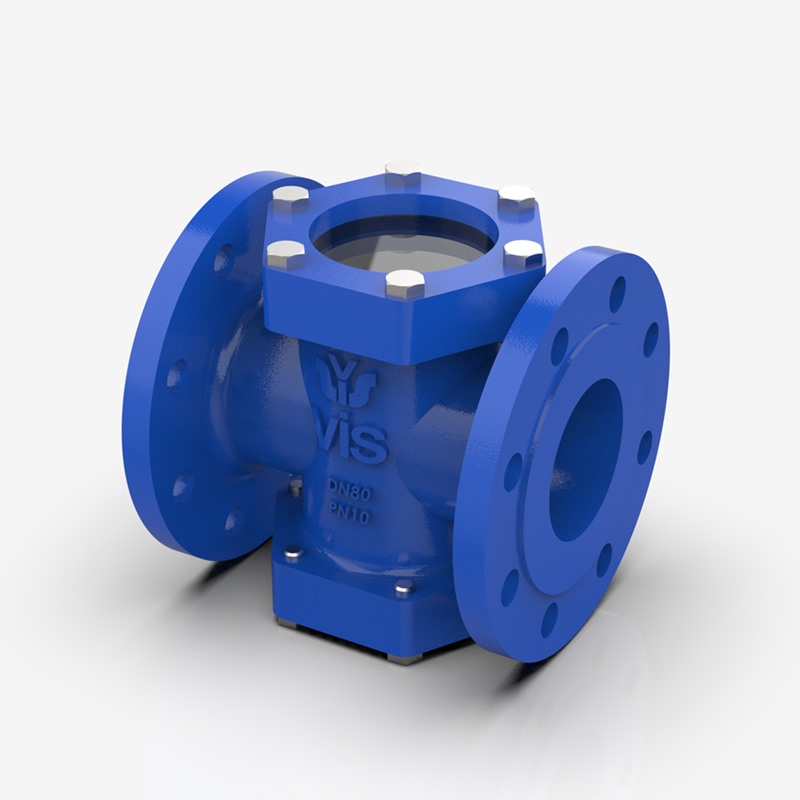

Akış Göstergesi

ÜRÜN ÖZELLİKLERİ

Anma Basıncı	Anma Çapı	Vana Boyutları DIN EN 558-1-1		PN10 Flanş Ölçüleri DIN EN 1092-1-2		PN16 Flanş Ölçüleri DIN EN 1092-1-2		PN25 Flanş Ölçüleri DIN EN 1092-1-2		PN40 Flanş Ölçüleri DIN EN 1092-1-2		Ağırlık
PN	DN	L	H	D	k	D	k	D	k	D	k	kg
10-16-25-40	15	130	110	95	65	95	65	95	65	95	65	4,5
	20	150	115	105	75	105	75	105	75	105	75	5,5
	25	160	120	115	85	115	85	115	85	115	85	7,5
	32	180	125	140	100	140	100	140	100	140	100	10
	40	200	135	150	110	150	110	150	110	150	110	15
	50	230	150	165	125	165	125	165	125	165	125	17
	65	290	175	185	145	185	145	185	145	185	145	26
	80	310	190	200	160	200	160	200	160	200	160	33
	100	350	260	220	180	220	180	235	190	235	190	42
	125	400	280	250	210	250	210	270	220	270	220	52
	150	480	330	285	240	285	240	300	250	300	250	95
	200	600	460	340	295	340	295	360	310	375	320	52
	250	730	510	395	350	405	355	425	370	450	385	95
