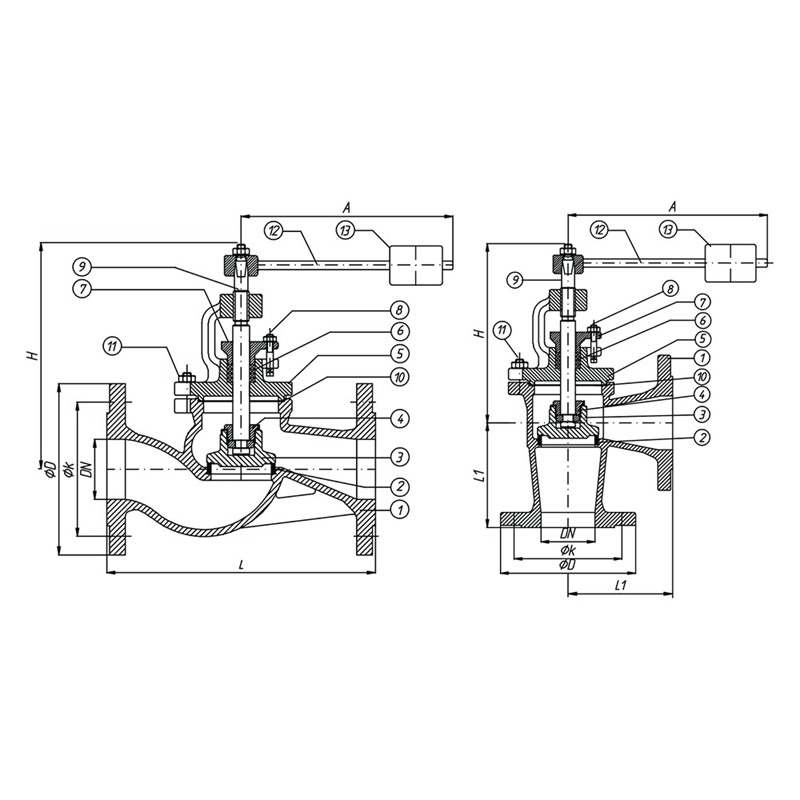

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | GGG40/GGG40.3/GSC25/Bronze RGS, RG7, RGl O, CuSnl 0/SS304,SS3l 6, Ouplexl .4470 |
| 2 | Gövde Siti | AISI 304 / AISI316 / Bronze RGS / Duplex |
| 3 | Disk | AISI 420/AISI 304/AISI 316/Bıonze RGS/Duplex |
| 4 | Yay | AISI 302 |
| 5 | Kapak | GGG40/GGG40.3/GSC25/Bı□nze RGS, RG7, RGl O, CuSnl 0/SS304,SS3l 6, Duplex l .4470 |
| 6 | Salmastra | Graphite / PTFE |
| 7 | Salmastra Baskısı | GGG40/GGG40.3/GSC25/Bıonze RGS, RG7, RGlO, CuSnl0/SS304,SS316, Duplex l.4470 |
| 8 | T Cıvata Somun | 6.8 / 8.8 / A2 / A4 |
| 9 | Mil | AISI 420/AISI304/AISI 316/Bronze RGS/Duplex |
| 10 | Conta | Klingeıite / Graphite |
| 11 | Saplama Somun | 6.8 / 8.8 / A2 / A4 |
| 12 | Kol | Steel |
| 13 | Ağırlık | GG2 5 |
| Anma Basıncı | PN | 16 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Anma Çapı | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| Vana Boyutları DIN 3356/2-Fl DIN EN 558-1-1 DIN 3356/2-F32 DIN EN 558-1-8 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | |
| L1 | 90 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | ||
| A | 180 | 230 | 250 | 300 | 450 | ||||||
| H1 | 190 | 200 | 210 | 230 | 240 | 280 | 300 | 350 | |||
| H2 | 200 | 210 | 225 | 250 | 2605 | 305 | 330 | 385 | |||
| Flanş Ölçüleri DIN EN 1092-1-2 PN 16 | D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | |
| k | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | ||
| Ağırlık | Düz | kg | 5,5 | 6,5 | 7 | 9 | 15 | 16,5 | 21 | 27 | 38 |
| Köşe | kg | 5 | 6 | 6,3 | 8,5 | 13 | 14,5 | 20 | 24 | 36 | |
| DN | Stok Kodu | DN | Stok Kodu |
|---|---|---|---|
| 15 | 50 | ||
| 20 | 65 | ||
| 25 | 80 | ||
| 32 | 100 | ||
| 40 |
| Basınç Aralığı | : | PN 16 |
| Ölçü Aralığı | : | DN15 - DN 100 |
| Ölçüler | : | DIN 3356/2 - F1 (Straight-Düz) DIN 3356 /2 -F32 |
| Bağlantılar | : | DIN EN 1092-1-2 |
