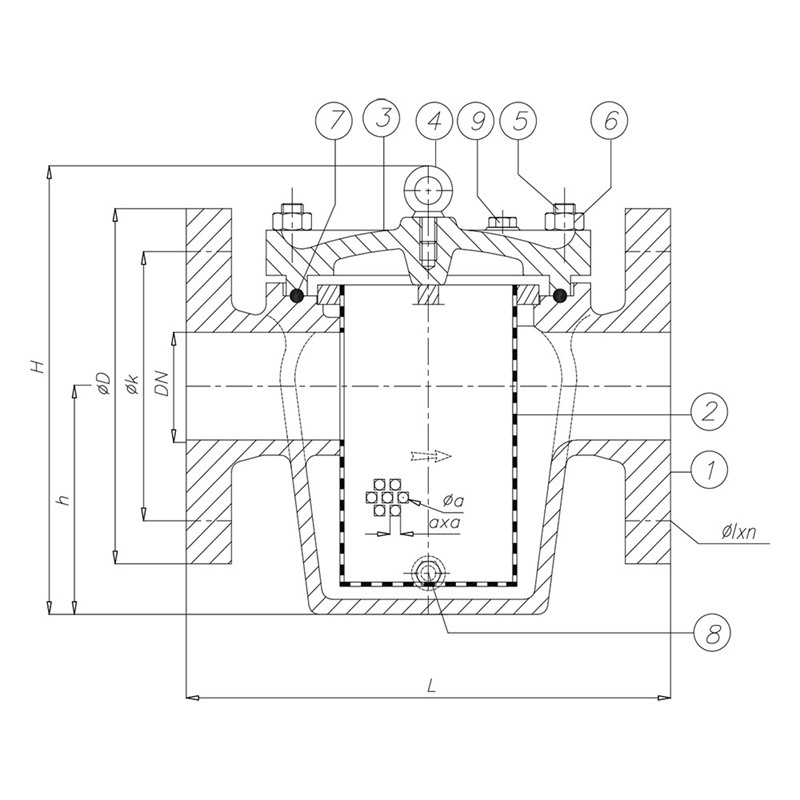

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | Aluminum Alloy |
| 2 | Filtre | AISI 304 / AISI 316 |
| 3 | Kapak | Aluminum Alloy |
| 4 | Mapa | St / SS |
| 5 | Saplama | St / SS |
| 6 | Somun | St / SS |
| 7 | O-Ring | NBR |
| 8 | Tapa | St / SS / Brass |
| Anma Basıncı | PN | PN 4 | PN 2,5 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Anma Basıncı | DN | 40 | 50 | 65 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 |
| Vana Boyutları DIN 87152-1 | L | 200 | 230 | 290 | 350 | 400 | 480 | 600 | 600 | 700 | 800 | 740 | 1000 | 1100 |
| H | 205 | 225 | 260 | 345 | 395 | 465 | 565 | 620 | 700 | 790 | 1030 | 1235 | 1220 | |
| h | 95 | 106 | 134 | 185 | 225 | 265 | 335 | 355 | 405 | 425 | 470 | 615 | 650 | |
| Flanş Ölçüleri DIN EN 1092 PN 10 | D | 150 | 165 | 15 | 220 | 250 | 285 | 340 | 400 | 455 | 505 | 565 | 670 | 780 |
| k | 110 | 125 | 145 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 | 620 | 725 | |
| Øxn | Ø18x4 | Ø18x8 | Ø22x8 | Ø22x12 | Ø22x16 | Ø26x16 | Ø26x20 | Ø30x20 | ||||||
| Flanş Ölçüleri DIN EN 1092 PN 16 | D | 150 | 165 | 185 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 715 | 840 |
| k | 110 | 125 | 145 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 | |
| Øxn | Ø18x4 | Ø18x8 | Ø22x8 | Ø22x12 | Ø26x12 | Ø26x16 | Ø30x16 | Ø33x20 | Ø36x20 | |||||
| Dizayn | : | DIN 87152-1 |
| Basınç Aralığı | : | PN4 |
| Ölçü Aralığı | : | DN40-DN600 |
| Flanş | : | EN 1092 |
| Teftiş | : | EN 12266 |
| for sea cooling water and bilge systems. | ||
