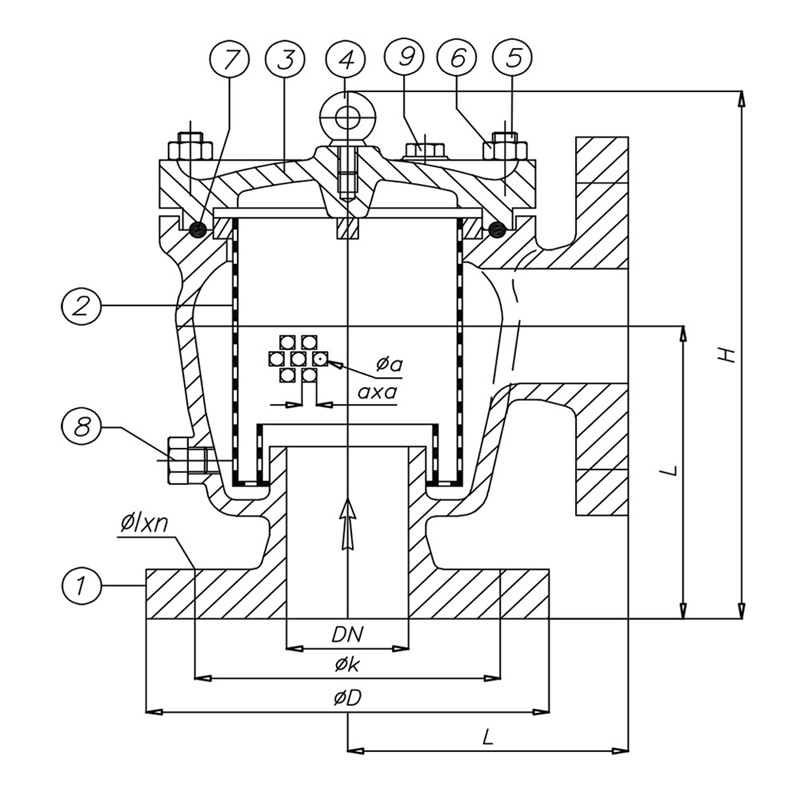

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | Aluminum Alloy |
| 2 | Filtre | AISI 304 / AISI 316 |
| 3 | Kapak | Aluminum Alloy |
| 4 | Mapa | St / SS |
| 5 | Saplama | St / SS |
| 6 | Somun | St / SS |
| 7 | Tapa | NBR |
| 8 | O-Ring | St / SS / Brass |
| Anma Basıncı | PN | PN4 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Anma Çapı | DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| Vana Boyutları DIN 87152-2 | L | 125 | 135 | 150 | 175 | 195 | 220 | 270 | 300 | 390 | 450 | 400 |
| H | 240 | 260 | 280 | 330 | 350 | 415 | 470 | 540 | 660 | 760 | 730 | |
| Flanş Ölçüleri DIN EN 1092 PN 10 | D | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 | 455 | 505 |
| k | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | |
| Øxn | Ø18x4 | Ø18x8 | Ø22x8 | Ø22x12 | Ø22x16 | |||||||
| Flanş Ölçüleri DIN EN 1092 PN 16 | D | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| k | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | |
| Øxn | Ø18x4 | Ø18x8 | Ø22x8 | Ø22x12 | Ø26x12 | Ø26x16 | ||||||
| Dizayn | : | DIN 87152-2 |
| Basınç Aralığı | : | PN4 |
| Ölçü Aralığı | : | DN40-DN600 |
| Flanş | : | EN 1092 |
| Teftiş | : | EN 12266 |
| For sea cooling water and bilge systems. | ||
