Köşe Tip Çamur Kutusu Kelebek Civatalı

VCVAQ-10

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

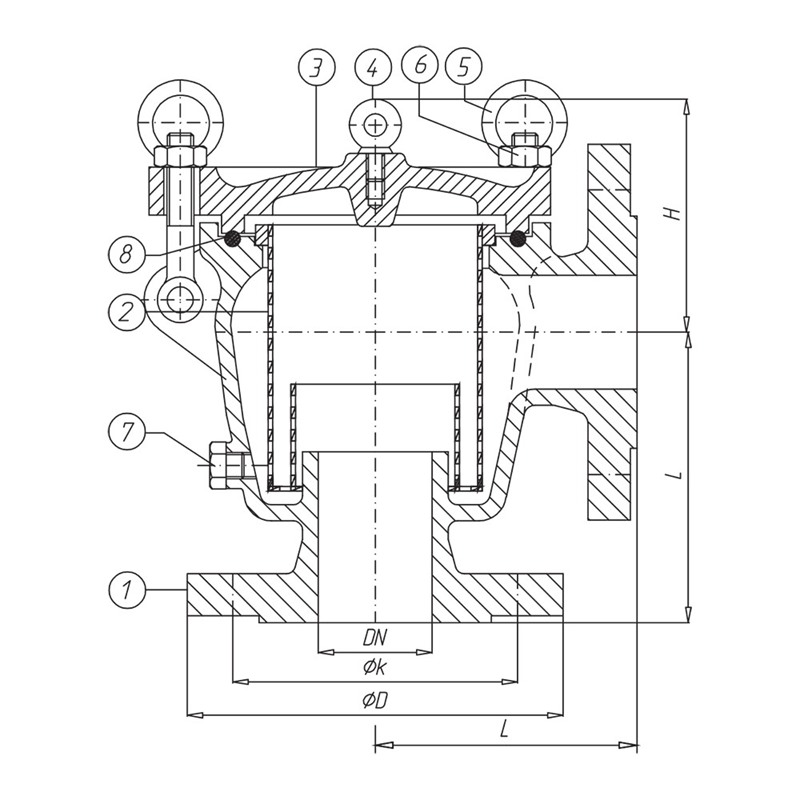

NO	PARÇA ADI	MALZEME
1	Gövde	GG2 5/GGG40/GGG40.3/GSC25/BronzeRGS, RG7, RGl O, CuSnl 0/SS304,SS3l 6, Ouplex l.4470
2	Filtre	AISI 304l / AISI 3l 6l / AISI 3l 6Ti / CuNil Ofe
3	Kapak	GG2 5/GGG40/GGG40.3/GSC25/BronzeRGS, RG7, RGl O, CuSnl 0/SS304,SS3l 6, Ouplex l.4470
4	Mapa	Golvonized Steel
5	Saplama	Steel / A2 / A4
6	Somun	Steel / A2 / A4
7	Tapa	Bronze/ AISI 304 / AISI 316
8	O-Ring/Conta	EPDM/ NBR

Anma Çapı	Capacity Water (v=1,5m/sec.)
DN	1/min.	m3/h	Stok Kodu
40	113	6,8
50	177	10,6
65	298	17,9
80	495	29,7
100	708	42,4
125	1100	66,2
150	1590	95,4
175	2360	142
200	2830	169,6
250	4420	235,2
300	6365	382
350	8660	520
400	12350	740

Anma Çapı	Düz Tip					Ağırlık	Stok Kodu
DN	ØD	Øk	L	H	h	kg
40	150	110	200	205	95	14
50	165	125	230	225	106	19
65	185	125	290	260	134	26
80	200	160	310	310	156	33
100	220	180	350	345	185	45
125	250	210	400	395	225	60
150	285	240	480	465	265	86
175	315	270	550	500	296	115
200	340	295	600	565	335	147
250	395	350	600	610	345	180
300	445	400	700	675	390	245
350	505	460	800	790	425	325
400	565	515	740	900	470	415

Anma Çapı	Açılı Tip				Ağırlık	Stok Kodu
DN	ØD	Øk	L	H	kg
40	150	110	125	240	15
50	165	125	135	260	21
65	185	125	150	280	25
80	200	160	175	330	36
100	220	180	195	350	51
125	250	210	220	415	69
150	285	240	270	470	94
175	315	270	300	505	120
200	340	295	300	540	138
250	395	350	390	660	200
300	445	400	450	760	278
350	505	460	400	730	330
400	565	515	420/520	980	458

Basınç Aralığı	:	PN 4
Ölçü Aralığı	:	DN 40 - DN 40 400
Flanş	:	DIN EN 1092 (PN10Flange)
Ölçüler	:	DIN 87 151 - E Angle DIN 87 151 - D Straight
Test	:	DIN EN 12266
