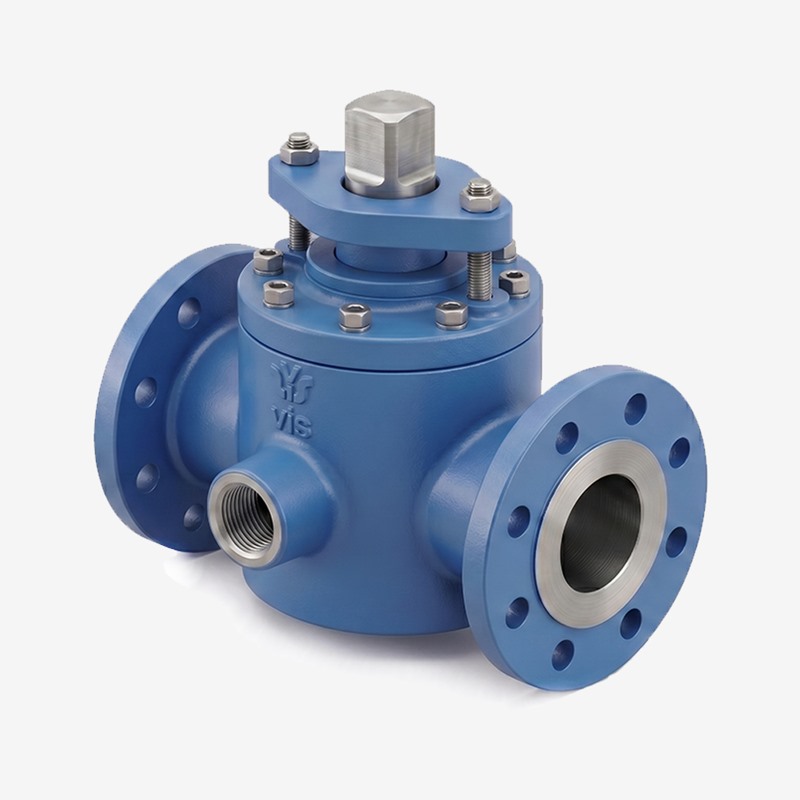

Ceketli Asfalt Vanası (Bitüm Vanası)

BITUMEN ASPHALT PITCH

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

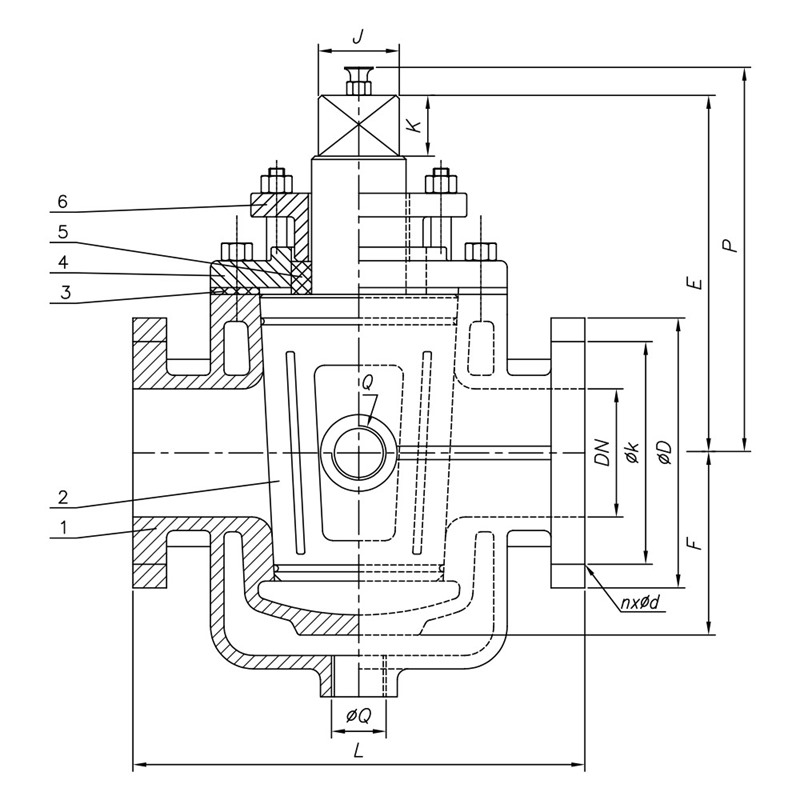

No.	Part Name	Material
1	Gövde	GG25/GGG40/GSC25/304/316
2	Tıpa	GG25/GGG40/GSC25/304/316
3	Conta	Klingerit/Graphite
4	Kapak	GG25/GGG40/GSC25/304/316
5	Salmastra	Graphite
6	Glen	GG25/GGG40/GSC25/304/316

	DN	50	65	80	100	125	150	200
	Max.WP	40	40	40	40	40	40	40
	L	178	191	203	229	254	267	292
	E	160	173	211	230	265	292	327
	J	27	32	37	41	41	54	54
	K	27	32	38	46	46	60	60
	Q	3/4"	1"	1"	1"	1"	1"	1"
PN 16	ØD	165	185	200	220	250	285	340
PN 16	Øk	125	145	160	180	210	240	295
PN 16	n x Ød	4x18	4x18	8x18	8x18	8x18	8x22	12x22
PN 25	ØD	165	185	200	235	270	300	360
PN 25	Øk	125	145	160	190	220	250	310
PN 25	n x Ød	4x18	8x18	8x18	8x22	8x26	8x26	12x26
PN 40	ØD	165	185	200	235	270	300	375
PN 40	Øk	125	145	160	190	220	250	320
PN 40	n x Ød	4x18	8x18	8x18	8x22	8x26	8x26	12x30
CL150	ØD	152.5	178	190.5	228.5	254	279.5	343
CL150	Øk	120.7	139.7	152.4	190.5	215.9	241.3	298.5
CL150	n x Ød	4x19	4x19	4x19	8x19	8x22	8x22	8x22
	Kg	15	20	28	32	60	87	105

Dizayn	:	ASME B16.34
L Boyu	:	EN 5558 Series 3, ASME B16.10
Ölçü Aralığı	:	DN50-DN200
Basınç Aralığı	:	Max.WP [Bar] (Ref. Tablo)
Flanş Bağlantı	:	RF Flanges, EN 1092 / ASME B16.5
Sıcaklık Aralığı	:	-10°C ~ 425°C
Uygulama Alanı	:	Bitüm, Asfalt, Pitch
