Düz Tip Kumandalı Çek Valf 150Lb

ÜRÜN ÖZELLİKLERİ

Not: Komple paslanmaz veya bronz diskler 3" ve daha büyük ölçülerde opsiyoneldir.

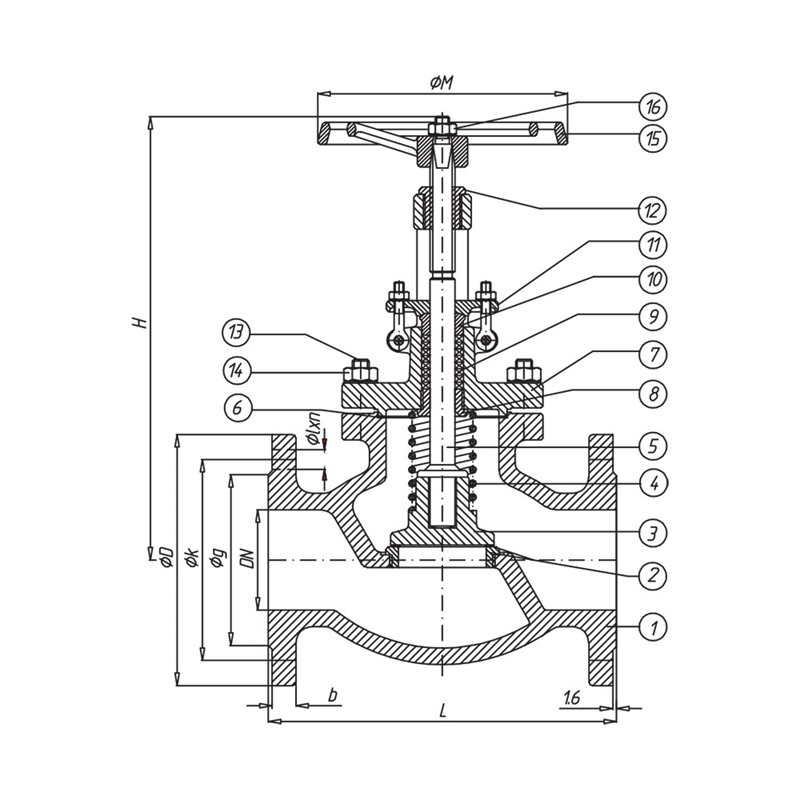

Anma Basıncı	Anma Çapı	Vana Ölçüleri			Flanş Ölçüleri					Ağırlık
JIS	DN	L	H	ØM	ØD	ØK	Øg	b	Ølxn	kg
C150	15	108	185	100	89	60,5	35	10	Ø16x4	4
	20	117	205	100	99	70	43	10,5	Ø16x4	4,5
	25	127	210	100	108	79,2	51	11,5	Ø16x4	5,5
	32	140	220	140	117	89	64	13	Ø16x4	8,5
	40	165	240	140	127	98,6	73	14	Ø16x4	12
	50	203	330	200	152,5	120,7	92	16	Ø16x4	18
	65	216	360	200	178	139,7	105	17,5	Ø19x4	23
	80	241	375	250	190,5	152,4	127	19	Ø19x4	35
	100	292	435	350	229	190,5	157	24	Ø19x4	45
	125	355,6	485	350	254	216	185,7	24	Ø19x8	70
	150	406,4	530	350	279,5	241,3	216	25,5	Ø22x8	86
	200	495	615	450	343	298,5	270	28,5	Ø22x8	130
	250	622	770	450	406,5	362	324	30,2	Ø22x8	205
	300	698,5	880	500	483	431,8	381	32	Ø25,2x12	325
	350	787	1100	650	533	476	413	35	Ø29x12	650
	400	914	1220	650	539,5	539,5	470	36,6	Ø29x16	1050

Konik klapeli, civatalı kapak (BB)

Flanş Bağlantılı Class 150 - Yükselen Milli Volanlı (RSH)

TEST API 598 - Dıştan Vidalı Boyunduruklu

ANSI B16,10 - Civatalı Glendli (BG)

ANSI B16,5 / Flanş
