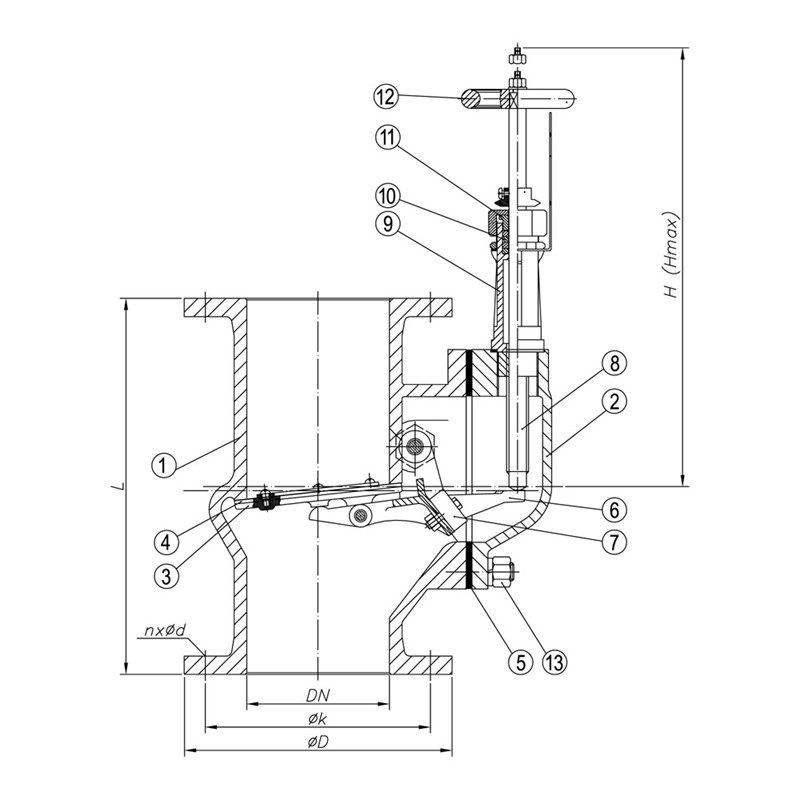

NO | PARÇA ADI | MALZEME |
|---|---|---|
1 | Gövde | Cast Steel |
2 | Kapak | Cast Steel |
3 | Klape | Bronze |
4 | Conta | NBR |
5 | Conta | Non - Asbestos |
6 | Kol | Bronze |
7 | Karşı Ağırlık | Cast Iron |
8 | Mil | Stainless Steel |
9 | Mil Kutusu | Bronze |
10 | Salmastra | Graphite |
11 | Baskı | Brass |
12 | Volan | Cast Iron |
13 | Saplama/Somun | Carbon Steel |
| Anma Basıncı | Anma Çapı | Vana Ölçüleri | JIS 5K Flanş Ölçüleri | JIS 10K Flanş Ölçüleri | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| JIS | DN | L1 | H | Hmax | D | K | Øxn | D | K | Øxn |
| 5K / 10K | 50 | 210 | 290 | 328 | 130 | 105 | Ø15x4 | 155 | 120 | Ø19x4 |
| 65 | 240 | 290 | 335 | 155 | 130 | Ø15x4 | 175 | 140 | Ø19x4 | |
| 80 | 260 | 290 | 335 | 180 | 145 | Ø19x4 | 185 | 150 | Ø19x8 | |
| 100 | 280 | 290 | 340 | 200 | 165 | Ø19x8 | 210 | 175 | Ø19x8 | |
| 125 | 330 | 290 | 340 | 235 | 200 | Ø19x8 | 250 | 210 | Ø23x8 | |
| 150 | 360 | 290 | 345 | 265 | 230 | Ø19x8 | 280 | 240 | Ø23x8 | |
| Dizayn | : | JIS F3060 Straight Type |
| Basınç Aralığı | : | 5K / 10K |
| Ölçü Aralığı | : | DN50-DN150 |
| Flanş | : | JIS B2239 - 5K / 10K |
| Teftiş | : | JIS F7400 |
| Application | : | Aboard ships for Wastewater |
