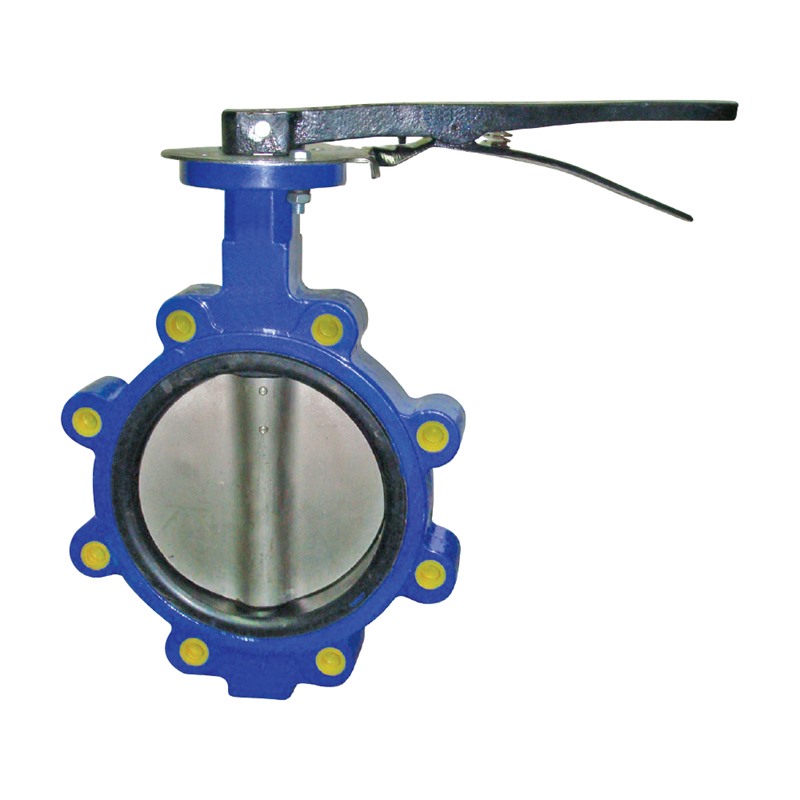

LUG Tip Kelebek Vana

VLKV-16

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

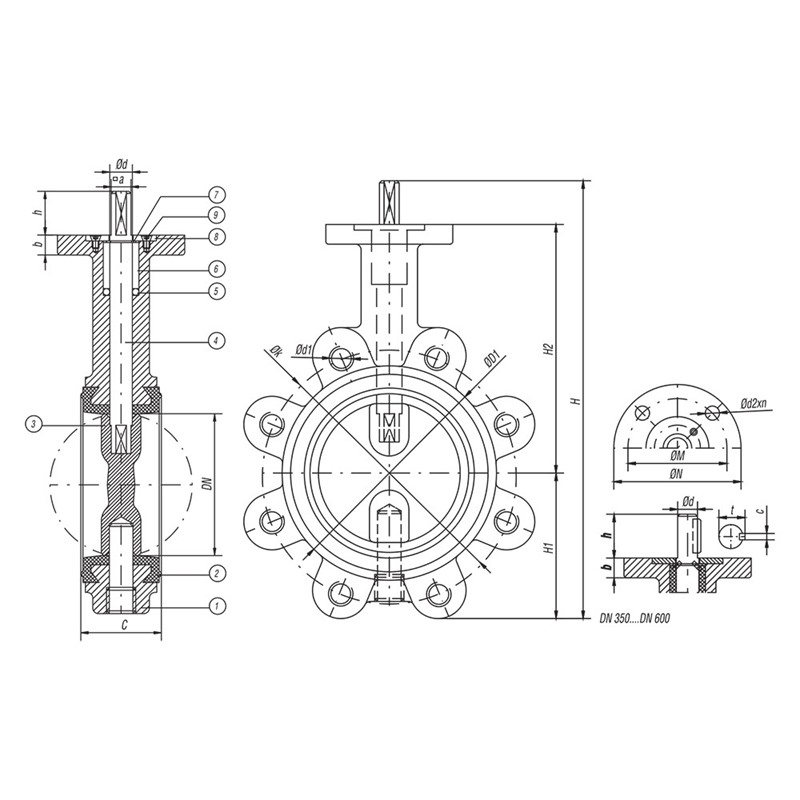

NO	PART NAME	PARÇA ADI	MATERIAL / MALZEME	NO	PART NAME	PARÇA ADI	MATERIAL / MALZEME
1	Body	Gövde	GGG40 / WCB / Bronze Rg5 / Al-Bronze / SS304/ SS316	4	Disc	Klape	GGG40 / WCB / Al-Bronze / SS304 / SS316
2	Seat	Conta	EPDM / NBR / VITON / PTFE	5	Bushing	Burç	Polymers
3	Shaft	Mil	SS 420 / SS 304 / SS 316	6	O-Ring	O-Ring	NBR

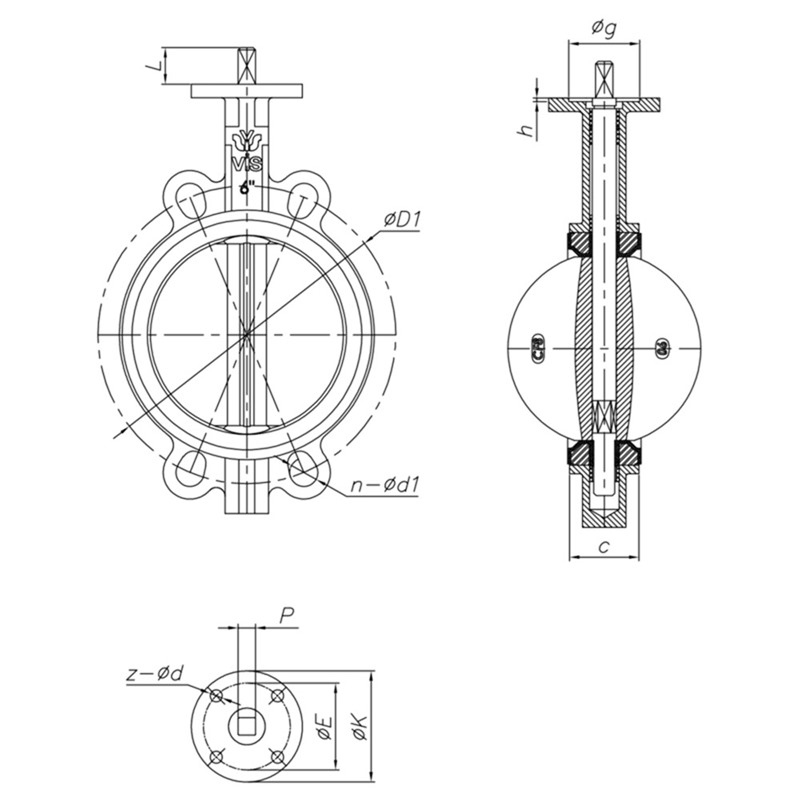

Anma Çapı	Vana Boyutları API 609 / DIN 3202 K1 / EN 558 S20	Üst Flanş Boyutları DIN 3337 ISO 5211/1					Mil Boyutları DIN 3337 ISO 5211/1		PN6 Flanş Boyutları EN 1092		PN10 Flanş Boyutları EN 1092		PN16 Flanş Boyutları EN 1092		Class 150 Flange Dimensions ASME B16.5		5K Flange Dimensions JIS B2220		10K Flange Dimensions JIS B2220		Ağırlık
DN	C	ØK	ØE	Øg	z x Ød	h	L	P	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	kg
50	43	65	50	35	4xØ7	3	32	9	110	4-M12	125	4-M16	125	4-M16	120,7	4-M16	105	4-M12	120	4-M16	4,6
65	46	65	50	35	4xØ7	3	32	9	130	4-M12	145	4-M16	145	4-M16	139,7	4-M16	130	4-M12	140	4-M16	5,2
80	46	65	50	35	4xØ7	3	32	9	150	4-M16	160	8-M16	160	8-M16	152,4	4-M16	145	4-M16	150	8-M16	6,8
100	52	90	70	55	4xØ9	3	32	11	170	4-M16	180	8-M16	180	8-M16	190,5	8-M16	165	8-M16	175	8-M16	8,5
125	56	90	70	55	4xØ9	3	32	14	200	8-M16	210	8-M16	210	8-M16	215,9	8-M20	200	8-M16	210	8-M20	10,5
150	56	90	70	55	4xØ9	3	32	14	225	8-M16	240	8-M20	240	8-M20	241,3	8-M20	230	8-M16	240	8-M20	12,5
200	60	125	102	70	4xØ12	3	45	17	280	8-M16	295	8-M20	295	12-M20	298,5	8-M20	280	8-M20	290	12-M20	20,2
250	68	125	102	70	4xØ12	3	45	22	335	12-M16	350	12-M20	355	12-M24	362	12-M24	345	12-M20	355	12-M22	29,5
300	78	125	102	70	4xØ12	3	45	22	395	12-M20	400	12-M20	410	12-M24	431,8	12-M24	390	12-M20	400	16-M22	46,5
350	78	125	102	70	4xØ12	3	45	22	445	12-M20	460	16-M20	470	16-M24	476,3	12-M27	435	12-M22	445	16-M22	71
400	102	175	140	100	4xØ18	4	46	27	495	16-M20	515	16-M24	525	16-M27	539,8	16-M27	495	16-M20	510	16-M24	107
450	114	175	140	100	4xØ18	4	51	27	550	16-M20	565	20-M24	585	20-M27	877,9	16-M30	555	16-M20	565	20-M24	140
500	127	175	140	100	4xØ18	4	64	27	600	20-M20	620	20-M24	650	20-M30	635	20-M30	605	20-M22	620	20-M24	186
600	154	210	165	130	4xØ23	5	70	36	705	20-M24	725	20-M27	770	20-M33	749,3	20-M33	715	20-M24	730	24-M30	267

Basınç Aralığı	:	Max. PN16
Ölçü Aralığı	:	DN 50 - DN 600
L Boyu	:	EN 558 Serie 20, DIN 3202-K1
Testler	:	EN 12266
