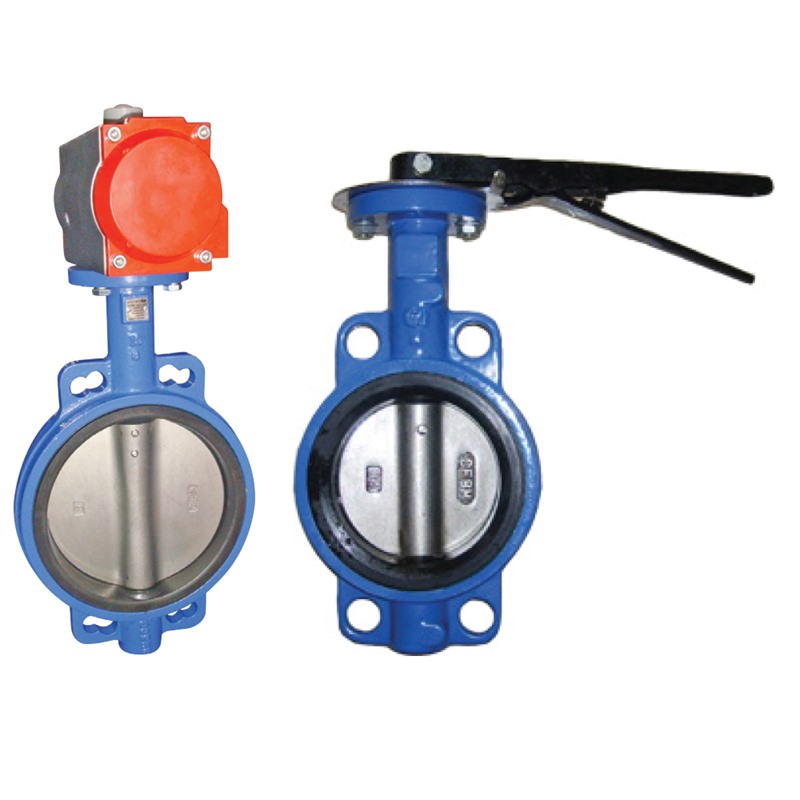

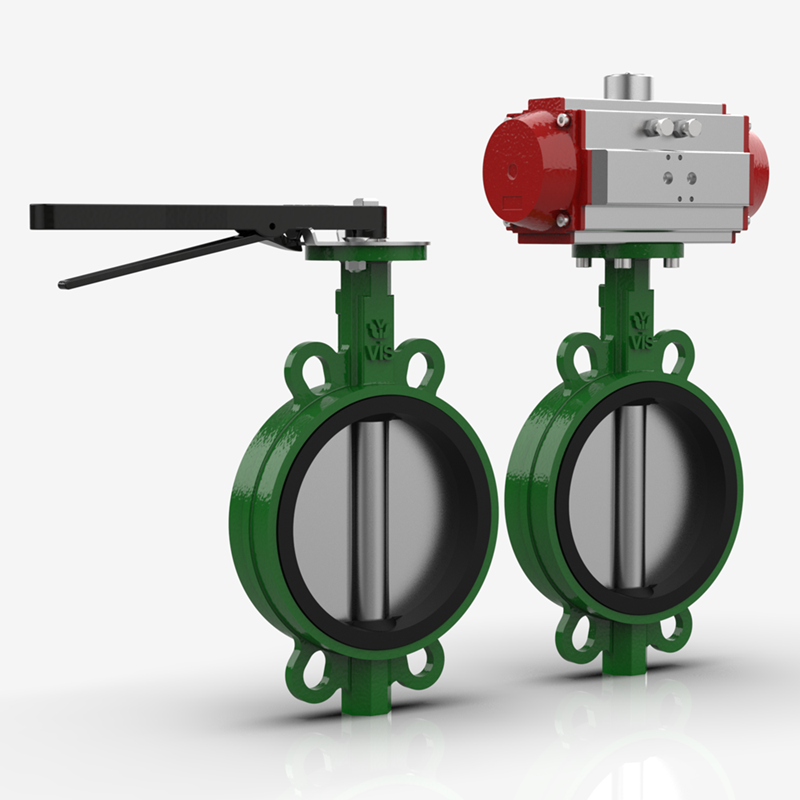

Wafer Tip Kelebek Vana

VWKV-16

DATA SHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

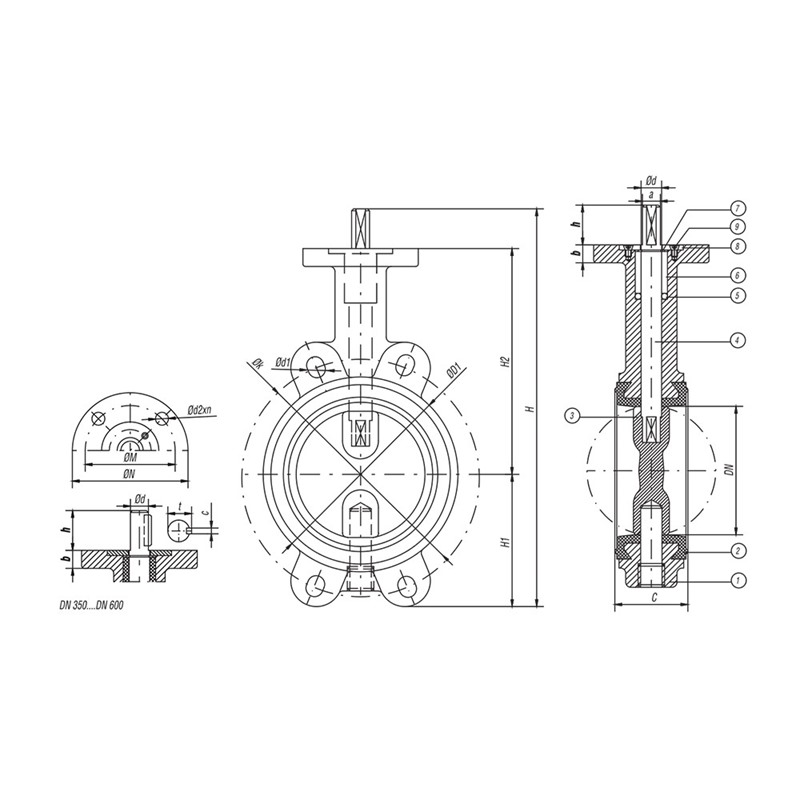

NO	PARÇA ADI	MALZEME
1	Gövde	GGG40 / WCB / Bronze Rg5 / Al-Bronze / SS304/ SS316
2	Conta	EPDM / NBR / VITON / PTFE
3	Mil	SS 420 / SS 304 / SS 316
4	Klape	GGG40 / WCB / Al-Bronze / SS304 / SS316
5	Burç	Polymers
6	O-Ring	NBR

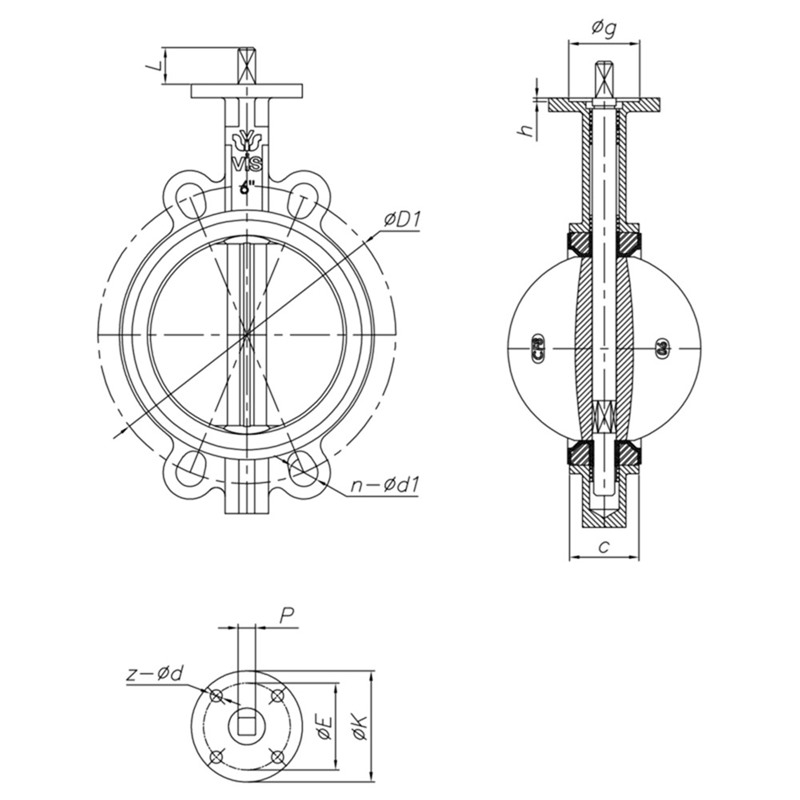

Anma Çapı	Vana Boyutları TS 11341 DIN 3337/K1 ISO 5752/20-5	Üst Flanş Boyutları DIN 3337 ISO 5211/1					Mil Boyutları DIN 3337 ISO 5211/1		PN6 Flanş Boyutları TS 810 DIN 2501		PN10 Flanş Boyutları TS 810 DIN 2501		PN16 Flanş Boyutları TS 810 DIN 2501		Class 150 Flanş Boyutları ASME B16.5		5K Flanş Boyutları JIS B2220		10K Flanş Boyutları JIS B2220		Ağırlık
DN	C	ØK	ØE	Øg	z x Ød	h	L	P	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	ØD1	n - Ød1	kg
50	43	65	50	35	4xØ7	3	32	9	110	4-14	125	4-18	125	4-18	120,7	4-19	105	4-15	120	4-19	3,5
65	46	65	50	35	4xØ7	3	32	9	130	4-14	145	4-18	145	4-18	139,7	4-19	130	4-15	140	4-19	4
80	46	65	50	35	4xØ7	3	32	9	150	4-18	160	4(8)-18	160	4(8)-18	152,4	4-19	145	4-19	150	4(8)-19	4,4
100	52	90	70	55	4xØ9	3	32	11	170	4-18	180	4(8)-18	180	4(8)-18	190,5	4(8)-19	165	4(8)-19	175	4(8)-19	6
125	56	90	70	55	4xØ9	3	32	14	200	4(8)-18	210	4(8)-18	210	4(8)-18	215,9	4(8)-22	200	4(8)-19	210	4(8)-23	7,3
150	56	90	70	55	4xØ9	3	32	14	225	4(8)-18	240	4(8)-23	240	4(8)-23	241,3	4(8)-22	230	4(8)-19	240	4(8)-23	8,5
200	60	125	102	70	4xØ12	3	45	17	280	4(8)-18	295	4(8)-23	295	4(12)-23	298,5	4(8)-22	280	4(8)-23	290	4(12)-23	15,8
250	68	125	102	70	4xØ12	3	45	22	335	4(12)-18	350	4(12)-23	355	4(12)-27	362	4(12)-25	345	4(12)-23	355	4(12)-25	22,4
300	78	125	102	70	4xØ12	3	45	22	395	4(12)-23	400	4(12)-23	410	4(12)-27	431,8	4(12)-25	390	4(12)-23	400	4(16)-25	32,9
350	78	125	102	70	4xØ12	3	45	22	445	4(12)-23	460	4(16)-23	470	4(16)-27	476,3	4(12)-29	435	4(12)-25	445	4(16)-25	54
400	102	175	140	100	4xØ18	4	46	27	495	4(16)-23	515	4(16)-27	525	4(16)-30	539,8	4(16)-29	495	4(16)-25	510	4(16)-27	76
450	114	175	140	100	4xØ18	4	51	27	550	4(16)-23	565	4(20)-27	585	4(20)-30	877,9	4(16)-32	555	4(16)-25	565	4(20)-27	93
500	127	175	140	100	4xØ18	4	64	27	600	4(20)-23	620	4(20)-27	650	4(20)-33	635	4(20)-32	605	4(20)-25	620	4(20)-27	133
600	154	210	165	130	4xØ23	5	70	36	705	4(20)-28	725	4(20)-30	770	4(20)-36	749,3	4(20)-35	715	4(20)-27	730	4(24)-33	198

Basınç Aralığı	:	Max.PN 16
Ölçü Aralığı	:	DN50 - DN600
L Boyu	:	EN 558 Serie 20, DIN 3202-K1
Testler	:	EN 12266
