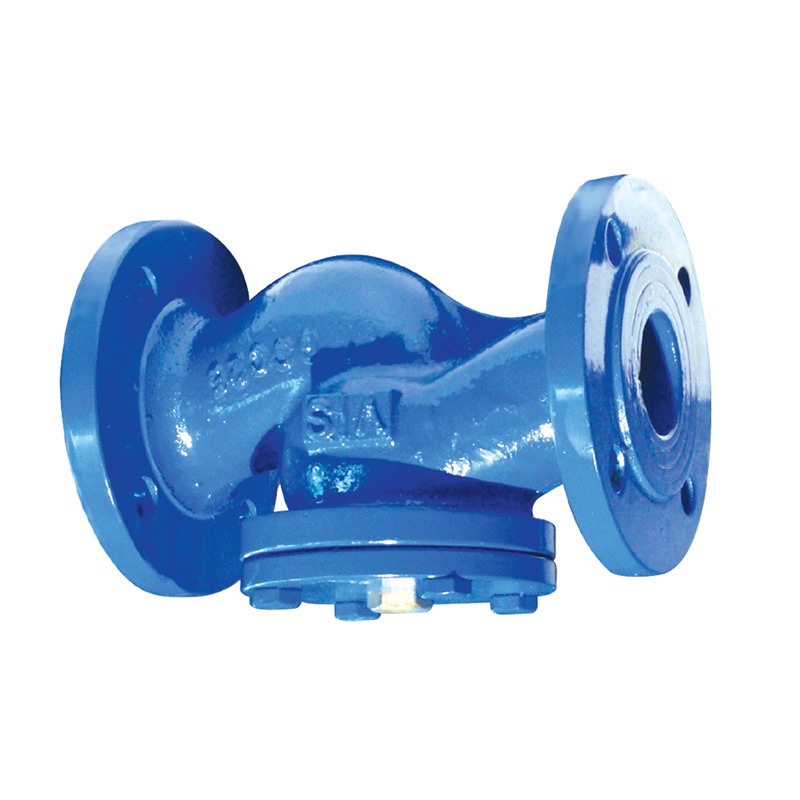

T Tipi Pislik Tutucu

ÜRÜN ÖZELLİKLERİ

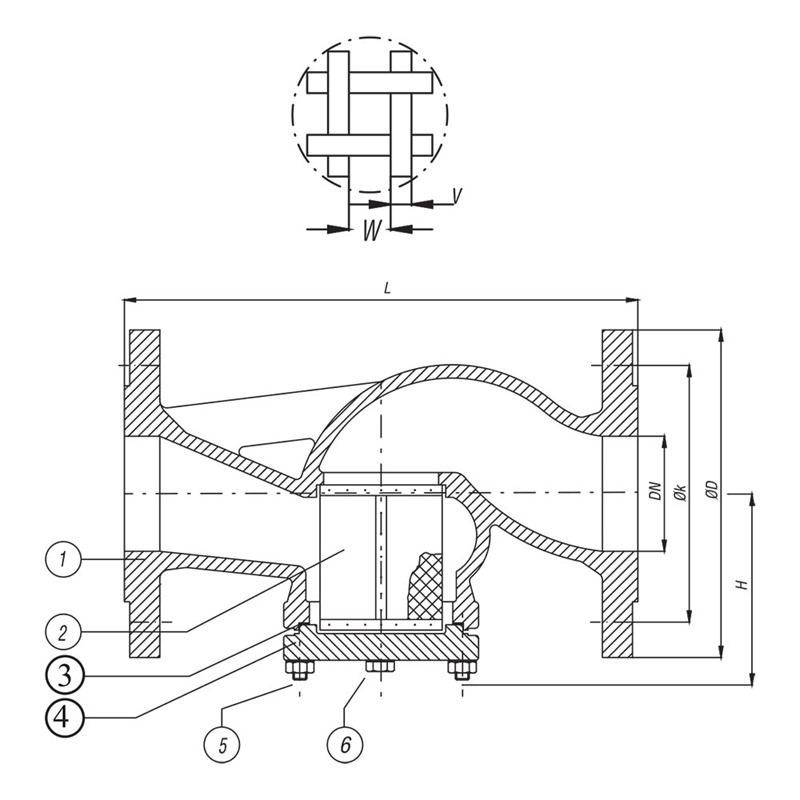

Anma Basıncı	Anma Çapı	Vana Boyutları TS 11494 DIN3202/2-F1			Filtre Özellikleri				Tapa Ölçüleri	PN6 Flanş Ölçüleri TS 810 / DIN 2501		PN10 Flanş Ölçüleri TS 810 / DIN 2501		PN16 Flanş Ölçüleri TS 810 / DIN 2501		Ağırlık
PN	DN	L	H(min)	H(max)	Ba	S	v	W	D1	D	k	D	k	D	k	kg
6-10-16	15	130	75	115	52	25	0,35	0,65	-	80	55	95	65	95	65	1,97
	20	150	75	125	62	25	0,35	0,65	-	90	65	105	75	105	75	2,98
	25	160	85	150	72	29	0,35	0,65	-	100	75	115	85	115	85	3,7
	32	180	90	160	77	38	0,35	0,65	-	120	90	140	100	140	100	5,6
	40	200	95	170	97	50	0,4	0,85	-	130	100	150	110	150	110	7,6
	50	230	100	185	112	60	0,4	0,85	R7/8"	140	110	165	125	165	125	9,8
	65	290	135	250	168	65	0,4	0,85	R7/8"	160	130	185	145	185	145	15,7
	80	310	145	280	188	85	0,4	0,85	R7/8"	190	150	200	160	200	160	24,9
	100	350	170	330	218	105	0,5	0,93	R7/8"	210	170	220	180	220	180	34
	125	400	205	385	243	13	0,5	0,93	R7/8"	240	210	250	210	250	210	43
	150	480	225	400	281	160	0,5	0,93	R7/8"	265	225	285	240	285	240	54
	200	600	270	500	317	210	0,5	0,93	R7/8"	320	280	340	295	340	295	118
	250	730	290	580	485	260	0,5	0,93	R7/8"	375	335	395	350	405	355	177
	300	850	360	700	520	310	0,5	0,93	R1"	400	395	445	400	460	410	275
