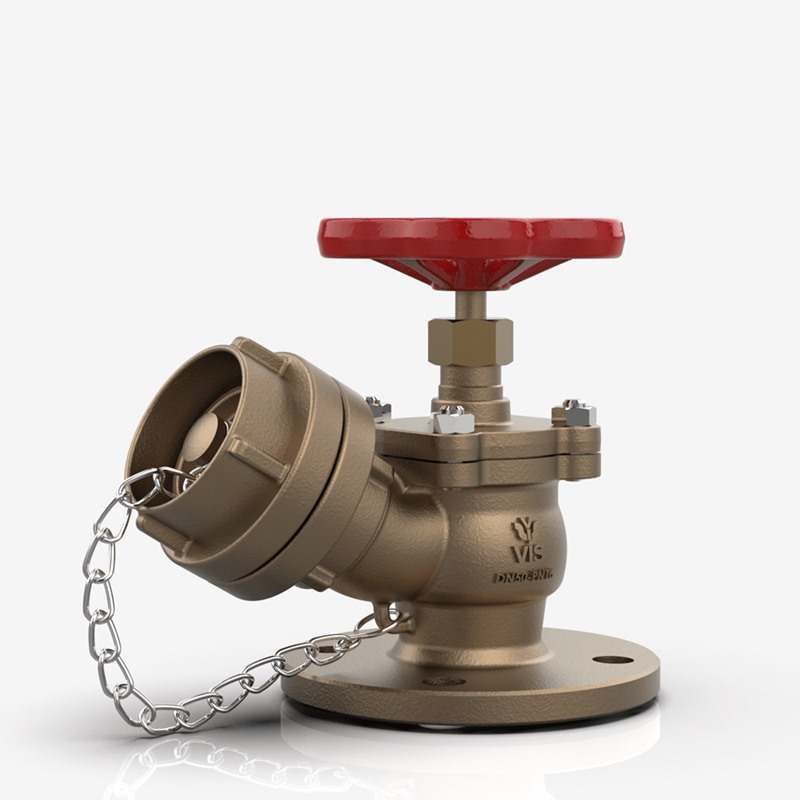

Köşe Tip Yangın Hidrantı Köşe 30° (Cıvata Kapaklı)

VKYO-16 BB

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

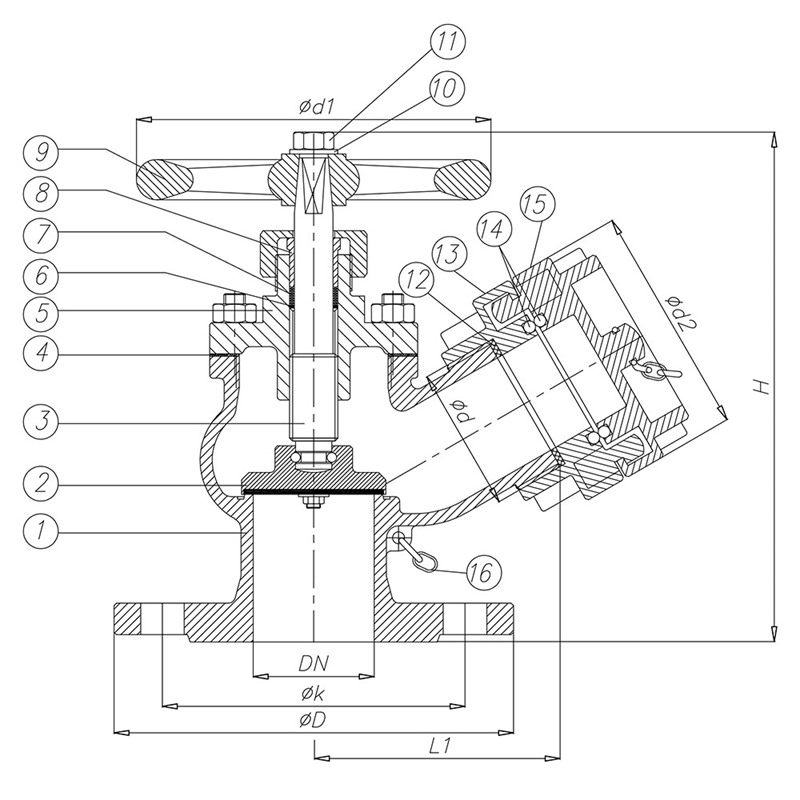

NO	PARÇA ADI	MALZEME	NO	PARÇA ADI	MALZEME
1	Gövde	Bronze Rg5 / CuSn10 / GS-C25	9	Baskı Somunu	Brass Ms58
2	Klape	Bronze Rg5 / CuSn10 / GS-C25	10	Volan	GG 25 / Bronze Rg5
3	Conta	NBR / EPDM	11	Civata	A2 (SS304)
4	Mil	Cu Zn39Pb3 / SS 420 / SS316	12	Sabit Kaplin	Bronze Rg5 / Aluminum
5	Conta	NBR / EPDM / Klingerite	13	Conta	NBR / EPDM
6	Kapak	Bronze Rg5 / CuSn10 / GS-C25	14	Tapa Kaplin	Bronze Rg5 / Aluminum
7	Salmastra	Graphite / PTFE	15	Zincir / Tel	SS
8	Baskı	Brass Ms58 / SS420	16	Civata / Somun	A2 (SS304)

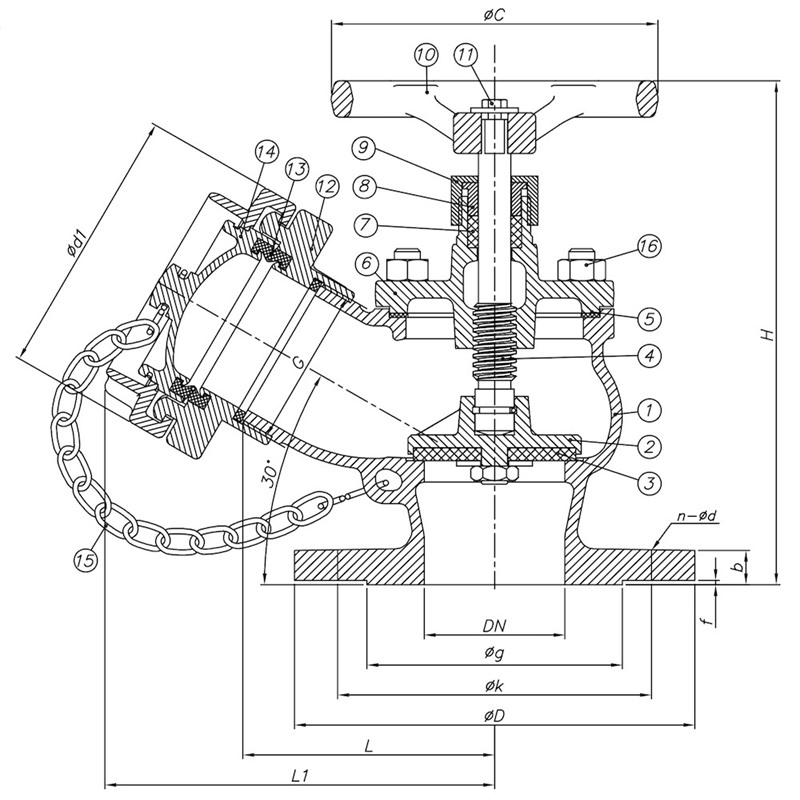

Anma Çapı		Vana Boyutları DIN 86211							Flanş Boyutları EN 1092 - 3 / B PN 10 / PN16						Ağırlık


DN	Size	L	L1	H (Close)	H (Open)	G	d1	C	ØD	ØK	Øg	b	f	n - Ød	kg
40	1-1/2"	150	220	160	170	1-1/2"	98	140	150	110	84	14	2	4-18	6,8
50	2”	165	235	165	180	2”	98	140	165	125	99	16	2	4-18	8,2
65	2-1/2"	200	265	185	205	2-1/2"	126	150	185	145	118	16	2	4-18	12,2

Anma Basıncı	:	PN 10-16
Ölçü Aralığı	:	DN40-DN50-DN65
Ölçüler	:	DIN 86211
Flanş	:	DIN EN 1062

Seçenekler

Flanş Seçenekleri:

:

İngiliz Kaplin,Nor Kaplin,Nakajima Kaplin,Bronz Volan

ANSI,JIS,BS ve VG
