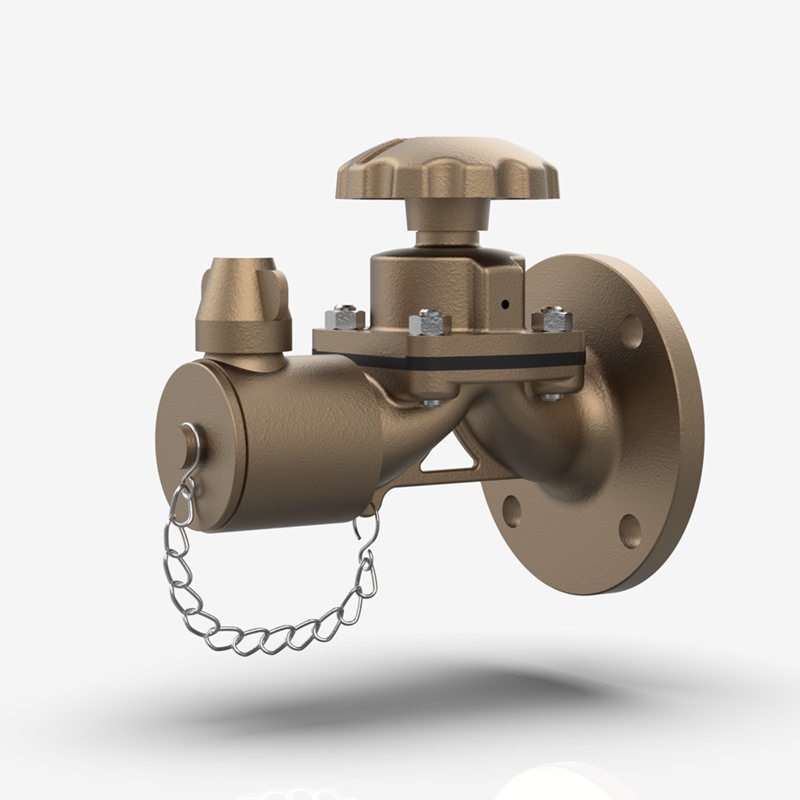

Yangın Diyafram Vanası

VDYI

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

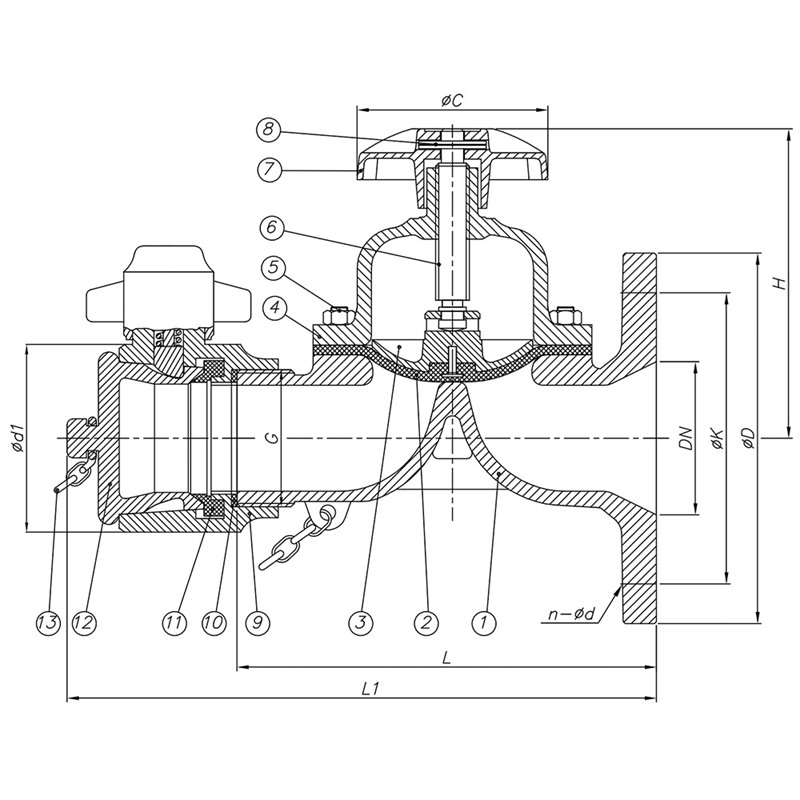

NO	PARÇA ADI	MALZEME	NO	PARÇA ADI	MALZEME
1	Gövde	Bronze Rg5	8	Yaylı Pimi	SS302
2	Diyafram	Bronze Rg5	9	Sabit Kaplin	Bronze Rg5 / Aluminum
3	Klape	Reinforced Rubber	10	Conta	NBR / EPDM
4	Kapak	Bronze Rg5 / CuSn10 / GS-C25	11	Kaplin Contası	NBR / EPDM
5	Civata / Somun	A2 (SS304)	12	Kaplin Kapağı	Bronze Rg5 / Aluminum
6	Mil	Cu Zn39Pb3 / SS 420 / SS316	13	Zincir / Tel	SS
7	Volan	GG 25 / Bronze Rg5

Anma Çapı		Vana Boyutları DIN 86211							Flanş Boyutları ASME B16.5 - Class 150			Ağırlık


DN	Size	L	L1	H (Close)	H (Open)	G	d1	C	ØD	ØK	n - Ød	kg
65	2-1/2"	190	270	155	190	2-1/2"	85	120	178	140	4-19	12,6
80	3"	190	270	155	190	2-1/2"	85	120	191	152	4-19	13

Basınç Aralığı	:	PN10-16
Ölçü Aralığı	:	DN65-DN80
Flanş	:	TS 810 / DIN 2501 / BS 4504 / ASA 125 / ASA 150
Kaplin	:	DIN Storz, Morris, Nakajima, NH, GOST
