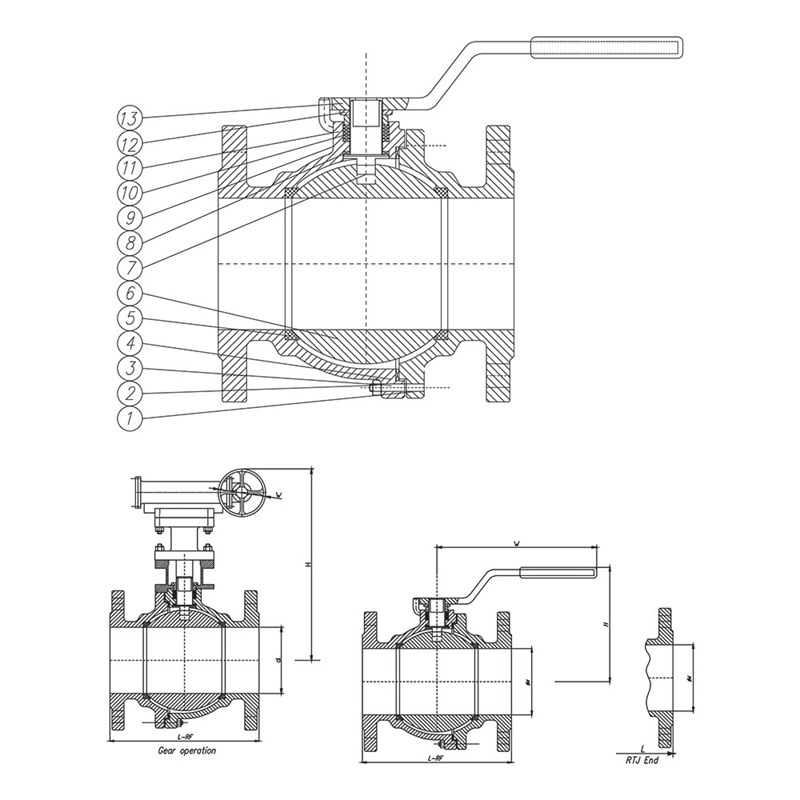

API Floating Ball Valve

TECHNICAL SPECIFICATIONS

Nominal Pressure	Nominal Diameter		Dimensions (mm)							Weight (kg)
	DN	NPS	L			Handwheel	Gear Box	Handwheel	Gear Box	Handwheel	Gear Box
	DN	NPS	d	RF	RTJ	Handwheel	Gear Box	Handwheel	Gear Box	Handwheel	Gear Box
150 10K	15	1.2	13	108	119	140	-	85	-	3	-
	20	3.4	19	117	130	140	-	90	-	3,2	-
	25	1	25	127	140	150	-	99	-	3,5	-
	32	1,25	32	140	153	180	-	105	-	5	-
	40	1 1/2	38	165	178	300	-	165	-	6	-
	50	2	49	178	191	350	-	140	-	11	-
	65	2 1/2	62	190	203	350	-	180	-	13,5	-
	80	3	75	203	216	500	-	235	-	19	-
	100	4	100	229	242	500	305	250	380	29	53
	125	5	127	356	369	800	305	280	405	49	79
	150	6	150	394	407	800	305	310	460	65	102
	200	8	201	457	470	1000	305	350	550	115	185
	250	10	252	533	546	-	400	-	706	-	280
300 20K	15	1.2	13	140	151	140	-	85	-	3	-
	20	3.4	19	152	165	140	-	90	-	5	-
	25	1	25	165	178	150	-	99	-	6	-
	32	1 1/4	32	178	191	180	-	105	-	8	-
	40	1 1/2	38	190	203	200	-	126	-	11	-
	50	2	49	216	232	250	-	142	-	16	-
	65	2 1/2	62	241	257	300	-	165	-	23	-
	80	3	74	283	299	350	-	178	-	30	52
	100	4	100	305	321	500	305	230	330	47	76
	125	5	127	381	397	800	305	280	380	74	124
	150	6	150	403	419	800	305	310	420	107	163
	200	8	201	502	518	1000	305	350	480	153	267
600	15	1.2	13	165	164	140	-	79	560	5	-
	20	3.4	19	190	190	140	-	83	-	7	-
	25	1	25	216	216	200	-	114	-	9	-
	32	1 1/4	32	229	229	200	-	120	-	13	-
	40	1 1/2	38	241	241	250	-	125	-	17	-
	50	2	49	292	292	300	-	156	-	25	-
	65	2 1/2	62	330	330	350	-	172	-	42	-
	80	3	74	356	356	500	305	220	370	56	76
	100	4	100	432	432	650	305	250	400	85	123
900	15	1.2	13	216	216	150	-	98	-	9	-
	20	3.4	19	229	229	150	-	105	-	13	-
	25	1	25	254	254	200	-	110	-	16	-
	32	1 1/4	32	279	279	250	-	120	-	24	-
	40	1 1/2	38	305	305	250	-	125	-	31	-
	50	2	49	368	371	350	-	160	-	45	-
1500	15	1.2	13	216	216	182	-	98	-	10	-
	20	3.4	19	229	229	250	-	125	-	14	-
	25	1	25	254	254	250	-	130	-	17	-
	32	1 1/4	32	279	279	300	-	155	-	25	-
	40	1 1/2	38	305	305	350	-	180	-	33	-
	50	2	49	368	371	450	-	225	-	48	-
