API Gate Valve

TECHNICAL SPECIFICATIONS

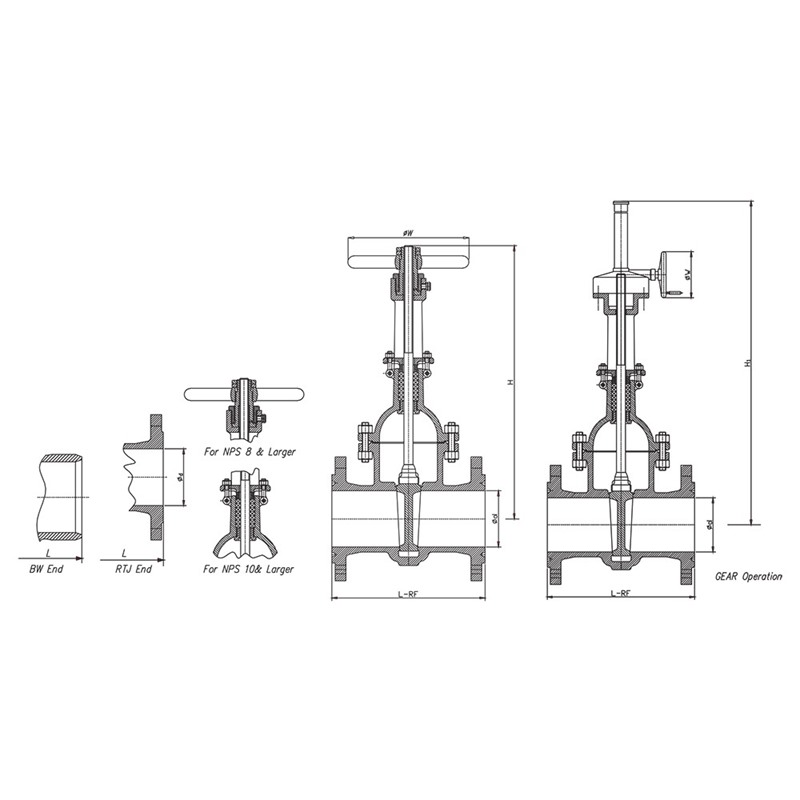

Nominal Pressure	Nominal Diameter		Valve Dimensions (mm)								Weight (kg)
	DN	NPS	L			d	H	H1	W	W1	Weight (kg)
	DN	NPS	RF	RTJ	BW	d	H	H1	W	W1	H.W	G.O
Class 300 JIS 20K	15	1.2	140	151	140	14	198	-	120	-	6	-
	20	3.4	152	165	152	19	215	-	140	-	7	-
	25	1	165	178	165	25	220	-	160	-	8,5	-
	32	1 1/4	178	191	178	31	306	-	180	-	15	-
	40	1 1/2	190	203	190	38	342	-	200	-	18	-
	50	2	216	232	216	30	364	-	200	-	26	-
	65	2 1/2	241	257	241	63	385	-	200	-	36	-
	80	3	283	298	283	76	460	-	250	-	55	-
	100	4	305	321	305	100	540	650	280	310	67	100
	125	5	381	397	381	127	548	750	300	310	99	126
	150	6	403	419	403	150	649	835	350	310	147	186
	200	8	419	435	419	200	798	1030	400	310	228	235
	250	10	457	473	457	250	940	1255	450	460	332	416
	300	12	502	518	502	300	1129	1460	500	460	502	512
	350	14	762	778	762	336	1195	1585	600	460	715	756
	400	16	838	854	838	387	1340	1830	500	460	850	965
	450	18	914	930	914	438	1503	2000	650	460	1100	1224
	500	20	991	1010	991	488	1625	2175	750	530	1300	1400
	600	24	1143	1165	1143	590	1965	2620	900	530	2200	2385
	650	26	1245	1270	1245	633	-	2850	-	600	-	3000
	700	28	1346	1372	1346	684	-	3080	-	600	-	3300
	750	30	1397	1422	1397	735	-	3180	-	600	-	3550
	800	32	1524	1553	1524	779	-	3300	-	600	-	4400
	850	34	1626	1654	1626	830	-	3550	-	600	-	5200
	900	36	1727	1756	1727	874	-	3760	-	600	-	6050
	1000	40	1956	-	-	-	-	4340	-	1000	-	8100

Design and Manufacture	:	API 600,API6D
Inspection and Tests	:	API598,API6D,API600
End Flange Dimension	:	ASME B16.5
End Flange Dimension	:	ASME B16.47 A, MSS SP-4
End Flange Dimension	:	ASME B16.47 B, API605
BW end Dimension	:	ASME B16.25
Face to Face	:	ASME B16.10
Pressure-temperature ratings	:	ASME B16.34
