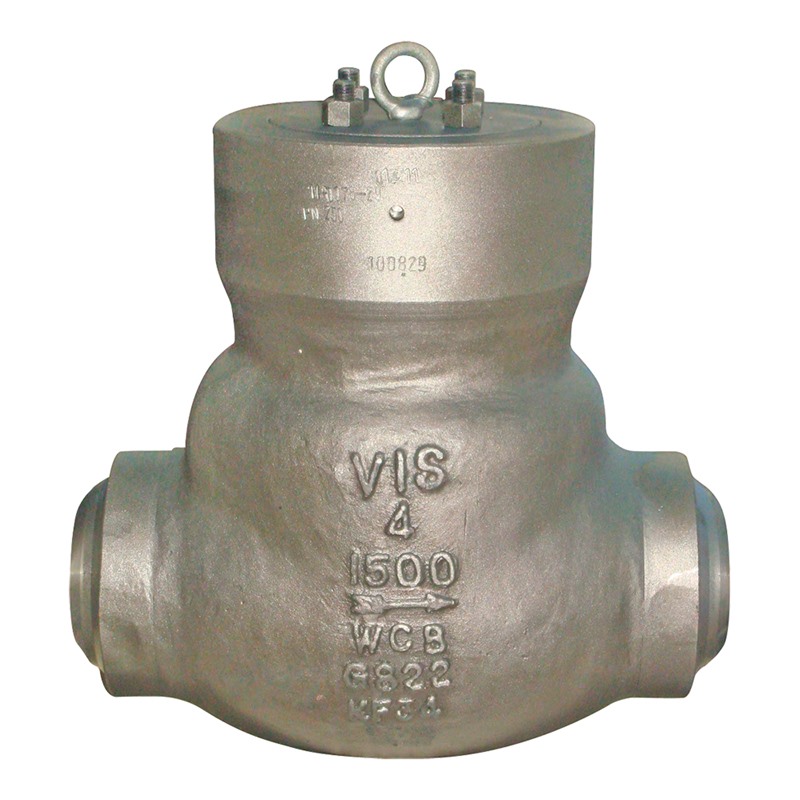

API Swing Check Valve

TECHNICAL SPECIFICATIONS

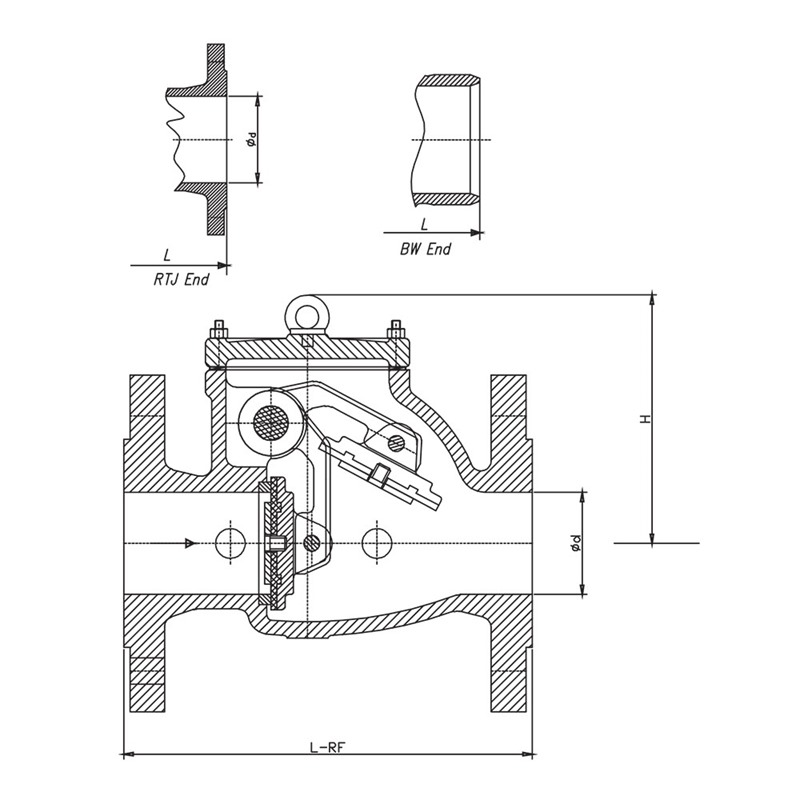

Nominal Diameter		Class 150 Valve Dimensions (mm)					Weight (kg)	Class 300 Valve Dimensions (mm)					Weight (kg)
DN	NPS	L (RF)	L (RTJ)	L (BW)	d	H	Weight (kg)	L (RF)	L (RTJ)	L (BW)	d	H	Weight (kg)
50	2	203	216	203	51	138	14	267	283	267	51	150	22
65	2 1/2	216	229	216	64	160	19	292	308	292	64	178	35
80	3	241	254	241	76	172	24	318	333	318	76	223	44
100	4	292	305	292	102	245	43	356	371	356	102	255	57
125	5	330	343	330	127	260	59	400	416	400	127	280	80
150	6	356	368	356	152	280	72	445	460	445	152	310	120
200	8	495	508	495	203	347	124	533	549	533	203	335	194
250	10	622	635	622	254	390	196	622	638	622	254	145	290
300	12	699	711	699	305	435	330	711	727	711	305	185	450
350	14	787	800	787	337	465	417	838	854	838	337	515	587
400	16	864	876	864	387	525	503	864	879	864	387	560	761
450	18	978	991	978	438	580	630	978	994	978	432	620	1030
500	20	978	991	978	489	615	791	1016	1035	1016	483	685	1191
600	24	1295	1308	1295	591	710	960	1346	1368	1346	584	760	1892
650	26	1295	-	1295	633	840	1250	1346	1372	1346	633	850	2300
700	28	1448	-	1448	684	920	1580	1499	1524	1499	684	920	2600
750	30	1524	-	1524	735	980	1950	1594	1619	1594	735	1150	3200
800	32	1727	-	1727	779	1016	2800	1727	-	1727	779	1260	3700
900	36	1956	-	1956	874	1092	3200	2083	-	2083	874	1390	4300
