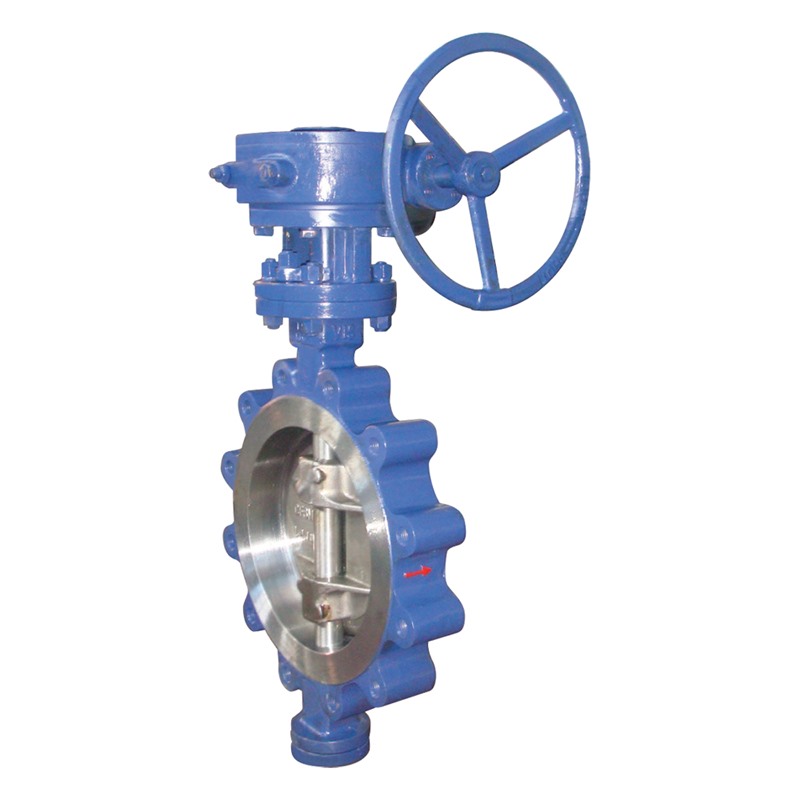

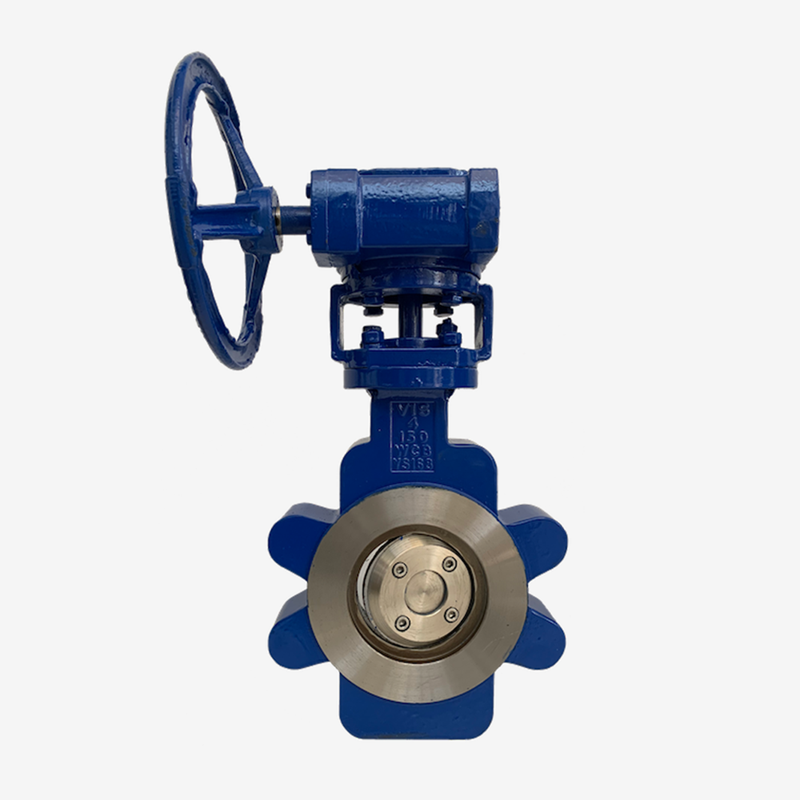

Triple Offset Butterfly Valve

PRODUCT FEATURES

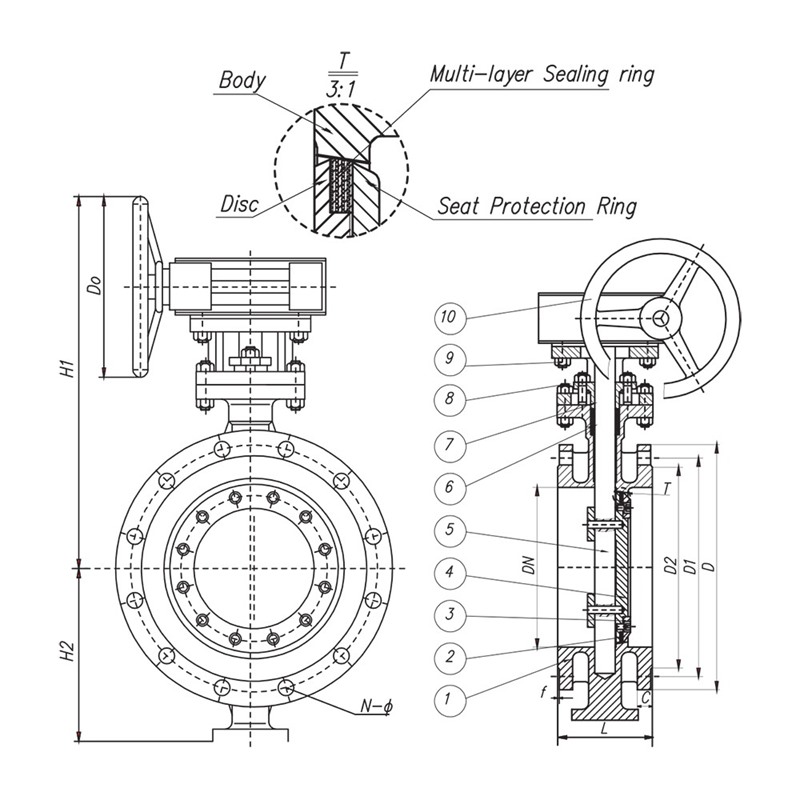

Nominal Diameter		Class 150 Valve Dimensions (mm)				Weight	Class 300 Valve Dimensions (mm)				Weight
DN	NPS	L	H1	H2	D	Weight	L	H1	H2	D	Weight
50	2	108	305	115	160	21	150	315	115	500	32
65	2 1/2	112	315	125	160	24	170	325	125	160	39
80	3	114	330	135	160	27	180	340	135	160	42
100	4	127	360	140	160	28	190	435	140	160	45
125	5	140	450	170	280	30	200	475	170	280	48
150	6	140	475	175	280	50	210	510	220	280	80
200	8	152	525	240	280	75	230	520	240	280	120
250	10	165	570	270	280	105	250	625	270	280	168
300	12	178	630	315	320	155	270	670	320	350	248
350	14	190	675	345	350	190	290	765	370	350	304
400	16	216	720	395	350	230	310	840	410	350	368
450	18	222	805	405	350	300	330	910	420	400	480
500	20	229	895	430	400	380	350	980	460	400	608
600	24	267	950	500	400	490	390	1080	540	400	784
650	26	267	960	515	400	580	390	1130	585	450	928
700	28	292	1030	520	400	660	430	1175	640	450	1056
750	30	308	1080	545	450	740	430	1265	700	500	1184
800	32	318	1135	620	450	820	470	1300	765	500	1312
900	36	330	1175	620	450	1100	510	1380	820	500	1760
1000	40	410	1270	720	500	1430	550	1460	890	500	2288
1100	44	450	1335	768	500	2200	-	-	-	-	-
