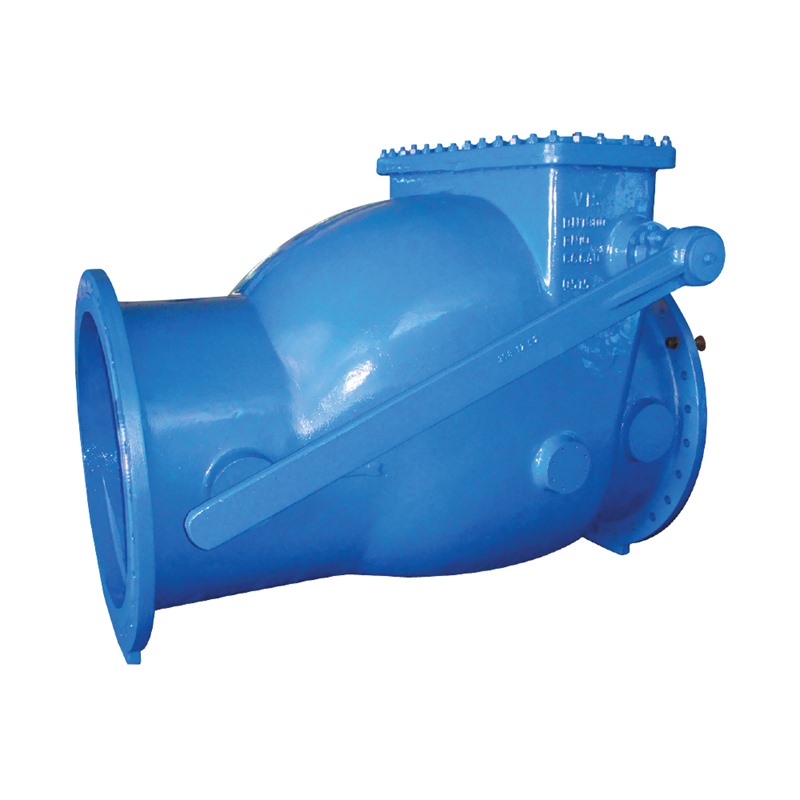

Swing Check Valve (Marine)

PRODUCT FEATURES

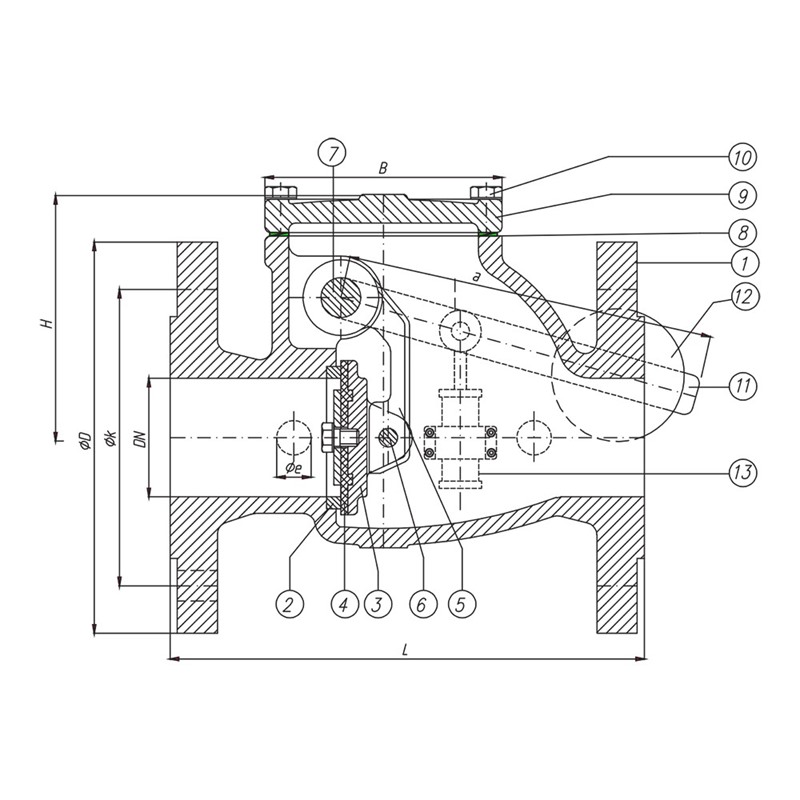

Nominal Pressure	Nominal Diameter	Valve Dimensions TS 457/1 DIN3202/2-F6 DIN EN 558-1/48				Bay-pass	PN10 Flange Dimensions DIN EN 1095-1-2		PN16 Flange Dimensions DIN EN 1095-1-2		PN25 Flange Dimensions DIN EN 1095-1-2		PN40 Flange Dimensions DIN EN 1095-1-2		Weight
PN	DN	L	H	B	a	Øe	D	k	D	k	D	k	D	k	kg
10-16-25-40	40	180	100	Ø112	200	Ø15	150	110	150	110	150	110	150	110	10
	50	200	110	Ø112	200	Ø15	165	125	165	125	165	125	165	125	11,5
	65	240	130	Ø152	300	Ø15	185	145	185	145	185	145	185	145	16,5
	80	260	145	Ø158	300	Ø15	200	160	200	160	200	160	200	160	21
	100	300	170	Ø158	300	Ø15	220	180	220	180	235	190	235	190	27,5
	125	350	195	Ø240	400	Ø15	250	210	250	210	270	220	270	220	45
	150	400	205	Ø275	400	Ø15	285	240	285	240	300	250	300	250	65
	200	500	260	Ø336	600	Ø25	340	295	340	295	360	310	375	320	120
	250	600	340	Ø400	600	Ø25	395	350	405	355	425	370	450	385	150
	300	700	370	Ø450	600	Ø25	445	295	460	410	485	430	515	450	205
	350	800	400	Ø500	800	Ø40	505	460	520	470	555	490	580	510	350
	400	900	450	Ø550	800	Ø40	565	515	580	525	620	550	660	585	430
	450	1000	500	Ø600	800	Ø40	615	565	640	585	670	600	685	610	625
	500	1100	630	Ø740	1100	Ø50	670	620	715	650	730	660	755	670	765
	600	1300	700	Ø820	1100	Ø65	780	725	840	770	845	770	890	795	970
	700	1500	800	Ø1000	1200	Ø65	895	840	91	840	960	875	995	900	1450
	800	1700	900	Ø1100	1200	Ø80	1015	950	1025	950	1085	990	1140	1030	2330
	900	1900	1000	Ø1200	1200	Ø100	1115	1050	1125	1050	1185	1090	1250	1140	3335
	1000	2100	1100	Ø1400	1200	Ø100	1230	1160	1255	1170	1320	1210	1360	1250	3780
	1200	2500	1300	Ø1650	1200	Ø125	1455	1380	1485	1390	1530	1420	1575	1460	4550
