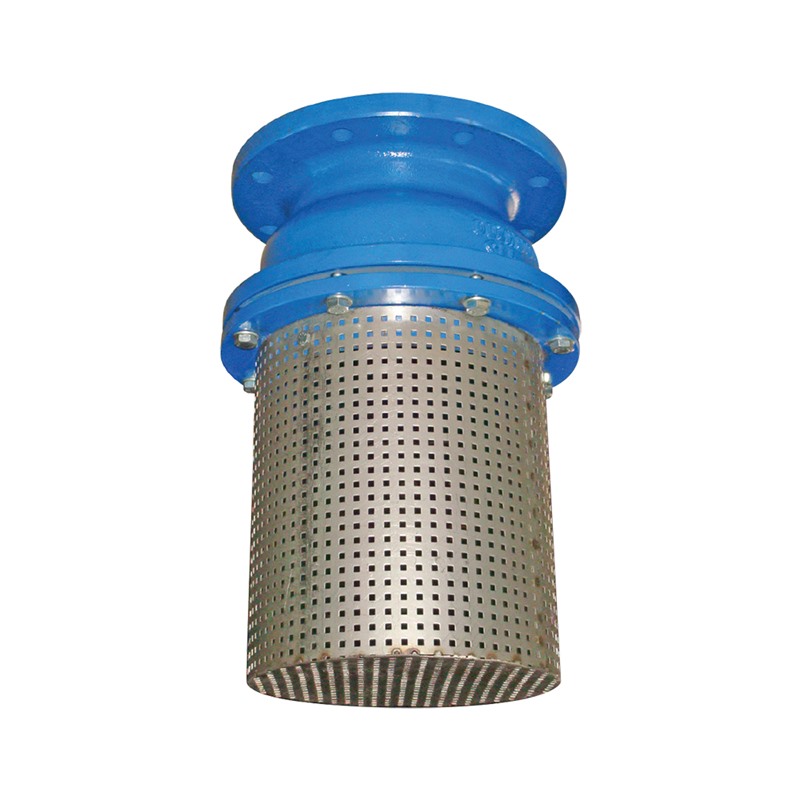

Foot Valves Without Spring

PRODUCT FEATURES

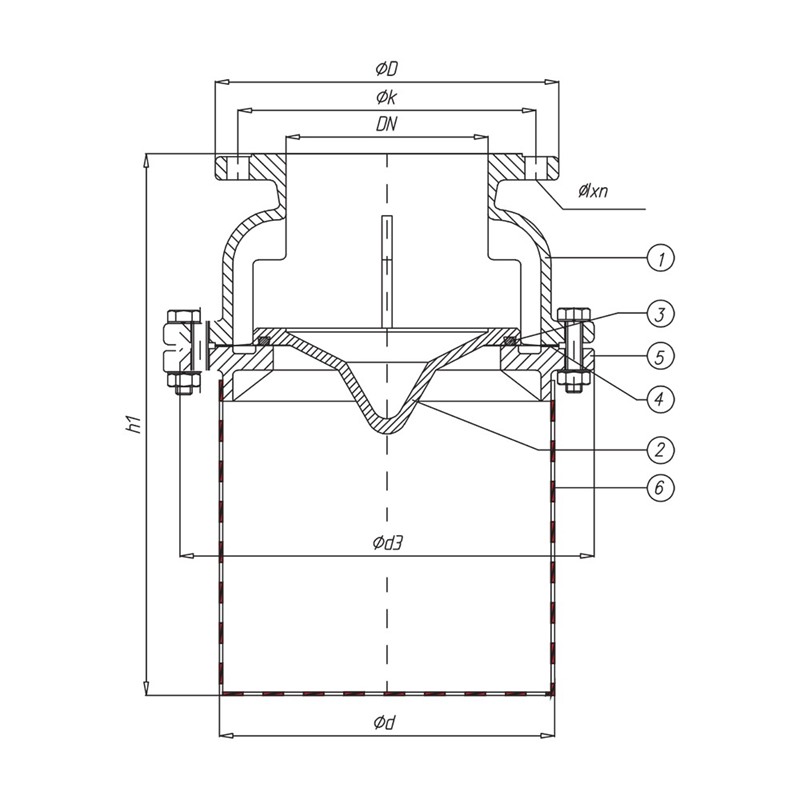

Nominal Pressure	Nominal Diameter	Valve Dimensions				Resistance Coefficient	Kv Values	PN10 Flange Dimensions DIN EN 1092		PN16 Flange Dimensions DIN EN 1092		Class 150 Flange Dimensions		Weight
PN	DN	L	H	Ød	S	&	Kv	D	k	D	k	D	k	kg
10/16	40	85	185	71	1,5	1,8	47	150	110	150	110	150	110	6,2
	50	100	200	81	1,5	1	99	165	125	165	125	152,5	120,7	8,8
	65	120	245	101	1,5	1,1	159	185	145	185	145	178	139,7	11
	80	140	280	111	1,5	1,3	222	200	160	200	160	190,5	152,4	14
	100	170	320	140	1,5	1	369	220	180	220	180	229	190,5	19,5
	125	200	400	161	1,5	1	619	250	210	250	210	254	216	30,5
	150	230	450	190	2	1	890	285	240	285	240	279,5	241,3	39,5
	200	288	510	235	2	2	1120	340	295	340	295	343	298,5	64,5
	250	354	600	295	2	1,5	2010	395	350	405	355	406,5	362	110
	300	395	650	345	2	2,1	2459	445	400	460	410	483	431,4	156
	350	472	735	410	2	2,05	2843	505	460	520	470	533,5	476,3	250
	400	560	860	454	2,5	2,1	4280	565	515	580	525	597	539,8	342
	500	670	1020	554	2,5	2,05	6914	670	620	715	650	699	635	590
	600	710	1400	654	2,5	2,05	9533	780	725	840	770	813	749,3	630
