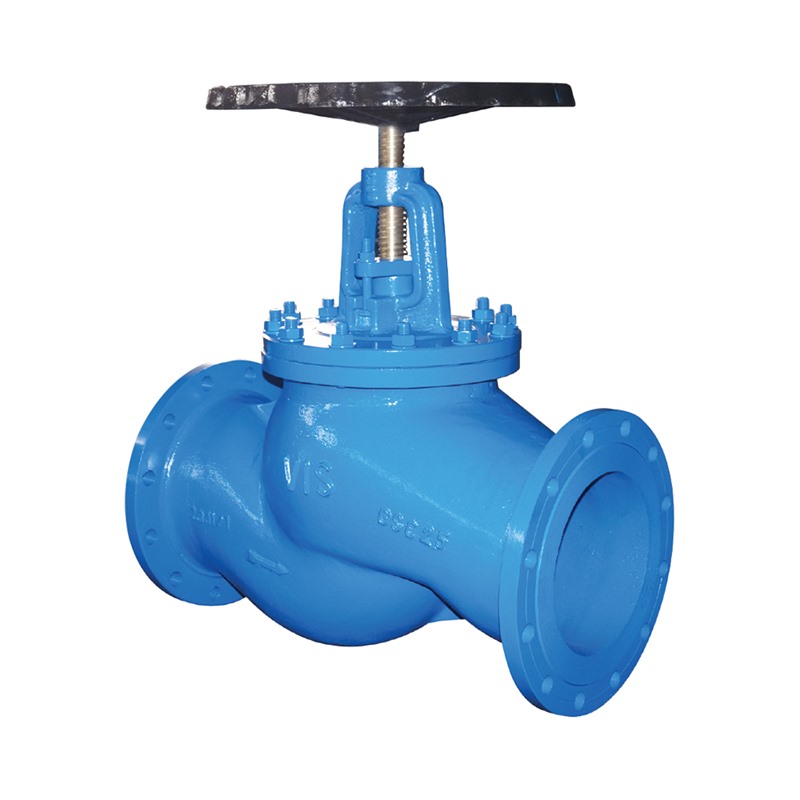

Straight SDNR Globe Valve

VKCD 16-25-40

DATASHEET

PRODUCT FEATURES

TECHNICAL SPECIFICATIONS

PRODUCT DESCRIPTIONS

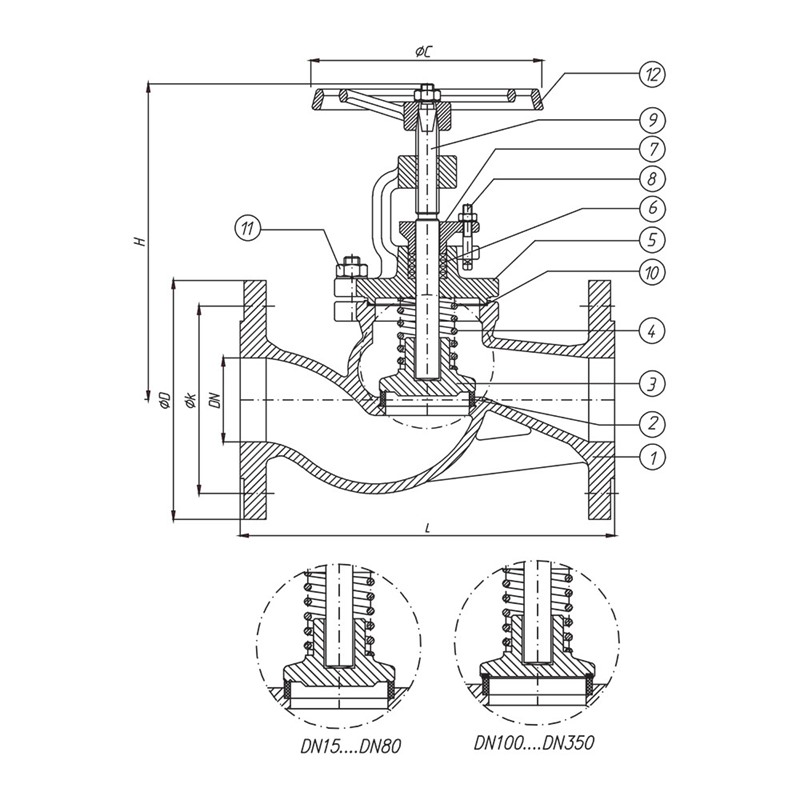

NO	PART NAME	MATERIAL
1	Body	GG 25/GGG40/GGG40,3/GSC25/Bronze/ RG5/RG7/CuSn10/304/316/Dublex
2	Seat Ring	304 / 316 / 13Cr /Bronze / RG5 / Dublex
3	Disc	304 / 316 / 13Cr / Bronze / RG5 / Dublex
4	Spring	1.4301 SS
5	Bonnet	GG25/GGG40/GGG40,3/GSC25/Bronze/ RG5/RG7/CuSn10/304/316/Dublex
6	Packing	Graphite
7	Gland	GG 25/GGG40/GGG40,3/GSC25/Bronze/ RG5/RG7/CuSn10/304/316/Dublex
8	T Stud, Nut	5,6-8
9	Stem	Ms-58 Brass
10	Gasket	Klingerite/Graphite
11	Stud, Nut	5,6-8
12	Handwheel	GG 25

Nominal Pressure	Nominal Diameter	Valve Dimensions DIN 3356/2 DIN EN 558-1	PN10 Flange Dimensions DIN EN 1092	Weight	PN16 Flange Dimensions DIN EN 1092	Weight	PN25 Flange Dimensions DIN EN 1092	Weight	PN40 Flange Dimensions DIN EN 1092	Weight
PN	DN	L	ØC	H max.	D	k	ØC	kg	D	k	ØC	kg	D	k	ØC	kg	D	k	ØC	kg
10 - 16 - 25 - 40	15	130	120	185	95	65	Ø14X4	3,6	95	65	Ø14X4	4	95	65	Ø14X4	4	95	65	Ø14X4	4,7
20	150	120	185	105	75	Ø14X4	4,25	105	75	Ø14X4	4,25	105	75	Ø14X4	4,5	105	75	Ø14X4	5,1
25	160	140	195	115	85	Ø14X4	5,15	115	85	Ø14X4	5,15	115	85	Ø14X4	5,75	115	85	Ø14X4	6,2
32	180	140	205	140	100	Ø18X4	6,75	140	100	Ø18X4	6,75	140	100	Ø18X4	6,85	140	100	Ø18X4	7,2
40	200	160	230	150	110	Ø18X4	9,6	150	110	Ø18X4	9,6	150	110	Ø18X4	10,2	150	110	Ø18X4	11,5
50	230	160	240	165	125	Ø18X4	12	165	125	Ø18X4	12	165	125	Ø18X4	12,5	165	125	Ø18X4	13,2
65	290	180	275	185	145	Ø18X4	16,4	185	145	Ø18X4	16,4	185	145	Ø18X8	18,5	185	145	Ø18X8	21,3
80	310	200	290	200	160	Ø18X8	23,2	200	160	Ø18X8	23,2	200	160	Ø18X8	25	200	160	Ø18X8	26,5
100	350	225	350	220	180	Ø18X8	33	220	180	Ø18X8	33	235	190	Ø22X8	35	235	190	Ø22X8	36,3
125	400	250	410	250	210	Ø18X8	55	250	210	Ø18X8	55	270	220	Ø26X8	58	270	220	Ø26X8	60,5
150	480	285	430	285	240	Ø22X8	87,5	285	240	Ø22X8	87,5	300	250	Ø26X8	92	300	250	Ø26X8	101
200	600	320	525	340	295	Ø22X8	130	340	295	Ø22X12	136	360	310	Ø26X12	150	375	320	Ø30X12	164
250	730	400	630	400	350	Ø22X12	204	400	355	Ø26X12	212	425	370	Ø30X12	230	450	385	Ø33X12	235
300	850	460	700	455	400	Ø22X12	280	455	410	Ø26X12	290	485	430	Ø30X16	300	515	450	Ø33X16	315
350	980	460	760	505	460	Ø22X16	370	520	470	Ø26X16	380	555	510	Ø33X16	395	580	510	Ø36X16	410
400	1100	640	840	565	515	Ø26X16	505	580	525	Ø30X16	515	620	550	Ø36X16	530	660	585	Ø39X16	550
450	1200	640	915	615	565	Ø26X20	705	640	585	Ø30X20	715	670	600	Ø36X20	730	685	610	Ø39X20	750
500	1250	640	980	670	620	Ø26X20	915	715	650	Ø33X20	925	730	660	Ø36X20	950	755	670	Ø42X20	970
600	1450	640	1200	780	725	Ø30X20	1110	840	770	Ø36X20	1125	845	770	Ø39X20	1150	890	795	Ø48X20	1200

web design grimor

Size	:	DN 15 - DN600
Pressure	:	PN 16 - 25 - 40
Ends	:	DIN EN 1092 (Flange)
Dimensions	:	DIN3356/2-F1-(Straight) DIN EN 558-1-FTF1
