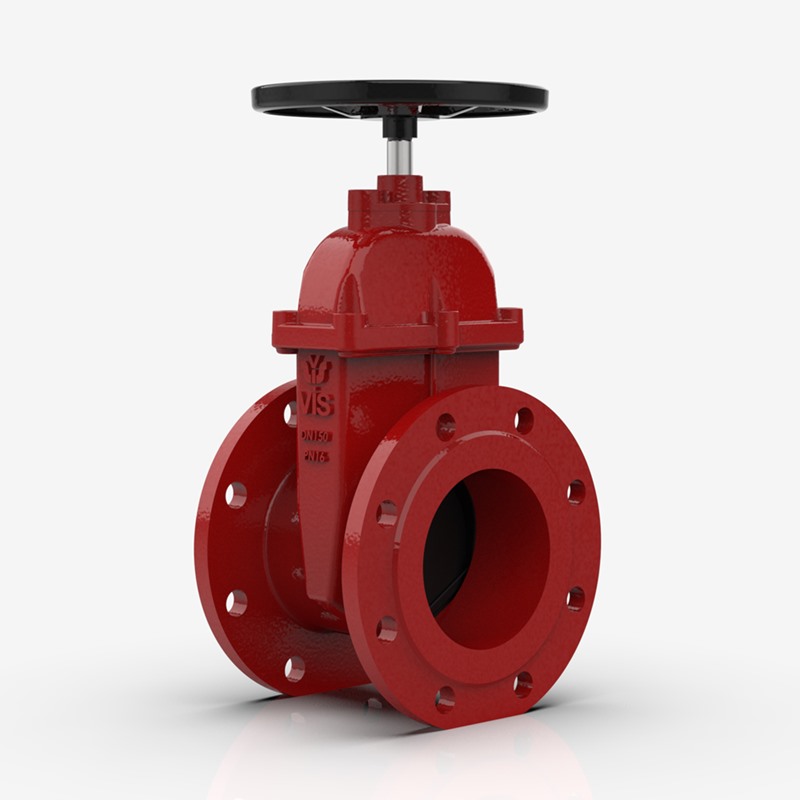

Resilient Seat Gate Valve (O-Ring System)

PRODUCT FEATURES

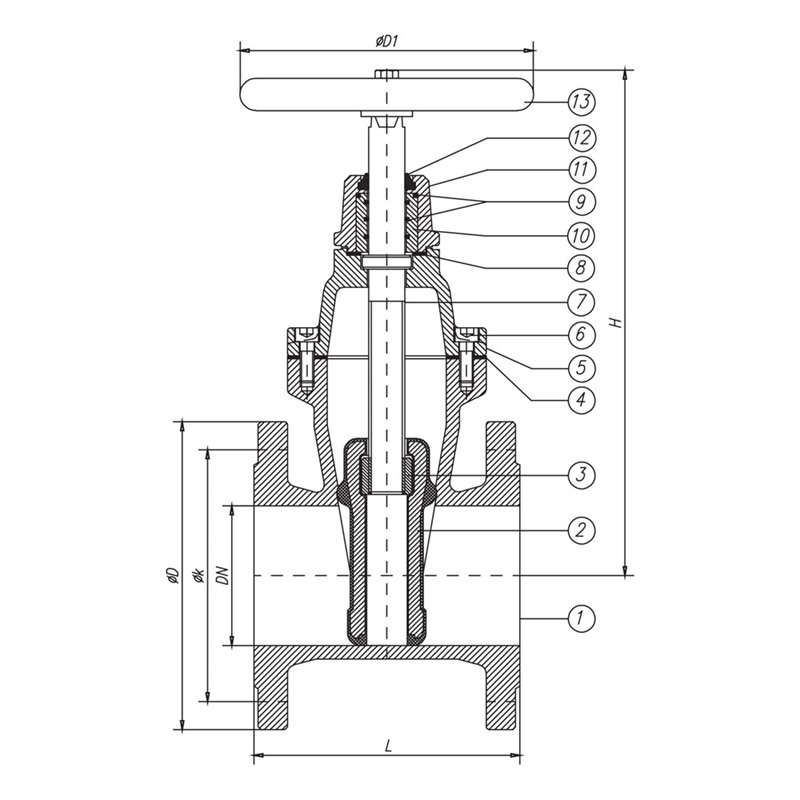

Nominal Pressure	Nominal Diameter	Valve Dimensions DIN EN 1171 DIN EN 558-1-14			PN10 Flange Dimensions EN 1092-2			Weight	PN16 Flange Dimensions EN 1092-2			Weight
PN	DN	L	H	D1	D	k	Øxn	kg	D	k	Øxn	kg
10-16	40	140	230	160	150	110	Ø18x4	9,3	150	110	Ø18x4	9,3
	50	150	240	160	165	125	Ø18x4	11,5	165	125	Ø18x4	11,5
	65	170	285	160	185	145	Ø18x4	16	185	145	Ø18x4	16
	80	180	310	160	200	160	Ø18x8	19,5	200	160	Ø18x8	19,5
	100	190	345	200	220	180	Ø18x8	27	220	180	Ø18x8	27
	125	200	385	250	250	210	Ø18x8	29	250	210	Ø18x8	29
	150	210	460	250	285	240	Ø22x8	46	285	240	Ø22x8	46
	200	230	535	250	340	295	Ø22x8	63	340	295	Ø22x12	63
	250	250	635	315	395	350	Ø22x12	90	405	355	Ø26x12	94
	300	270	710	315	445	400	Ø22x12	125	460	410	Ø26x12	130
	350	290	840	400	505	460	Ø22x16	210	520	470	Ø26x16	220
	400	310	920	400	565	515	Ø26x16	270	580	525	Ø30x16	280
	500	350	990	500	670	620	Ø26x20	435	715	650	Ø33x20	450
	600	390	1125	500	780	725	Ø30x20	655	840	770	Ø36x20	670
