Düz Tip Çamur Kutusu Kelebek Civatalı

VDAKQ-10

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

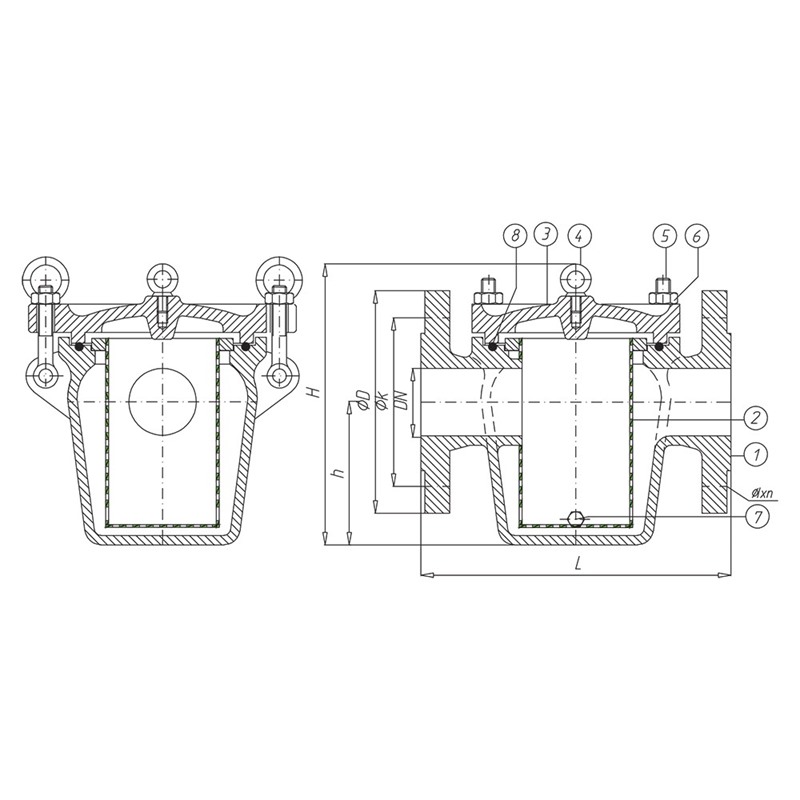

NO	PARÇA ADI	MALZEME
1	Gövde	GG25/GGG40/GGG40.3/GSC25/Bronze RG5, RG7, RG10, CuSn10/SS304,SS316, Duplex 1.4470
2	Filtre	AISI 304L / AISI 316L / AISI 316Ti / CuNi10Fe
3	Kapak	GG25/GGG40/GGG40.3/GSC25/Bronze RG5, RG7, RG10, CuSn10/SS304,SS316, Duplex 1.4470
4	Mapa	Galvanized Steel
5	Saplama	Steel / A2 / A4
6	Somun	Steel / A2 / A4
7	Tapa	Bronze / AISI 304 / AISI 316
8	O-Ring / Conta

Anma Basıncı	PN		4												2,5
Anma Çapı	DN		40	50	65	80	100	125	150	200	250	300	350	400	500	600
Vana Boyutları DIN 87 151 D Straight Type	L		200	230	290	310	350	400	480	600	600	700	800	740	1000	1100
	H		205	225	260	310	345	395	465	565	610	675	790	900	1100	1100
	h		95	106	134	156	185	225	265	335	345	390	425	740	525	670
Flanş Ölçüleri DIN EN 1092 PN 10	D		150	165	185	200	220	250	285	340	395	445	505	565	670	780
	k		110	125	145	160	180	210	240	295	350	400	460	515	620	725
	Øxn		Ø18x4			Ø18x8			Ø22x8		Ø22x12		Ø22x16	Ø26x16	Ø26x20	Ø30x20
Ağırlık	kg		14	19	26	33	45	60	86	147	180	245	325	415	550	815
Flanş Ölçüleri DIN EN 1092 PN 16	D		150	165	185	200	220	250	285	340	405	460	520	580	715	840
	k		110	125	145	160	180	210	240	295	355	410	470	525	650	770
	Øxn		Ø18x4			Ø18x8			Ø22x8	Ø22x12	Ø26x12		Ø26x16	Ø30x16	Ø33x20	Ø36x20
Ağırlık	kg		14	19	26	33	45	60	86	150	185	250	330	420	560	825

DN	Stok Kodu	DN	Stok Kodu
40		200
50		250
65		300
80		350
100		400
125		500
150		600

Anma Basıncı	:	DN 40 - DN 600 PN 4 / DN 500 - 600 DN 2,5
Anma Çapı	:	DN40 - DN600
Boyutlar	:	DIN87 151 - D Straight DIN EN 12266
Opsiyon	:	ANSI, JIS Flanges
