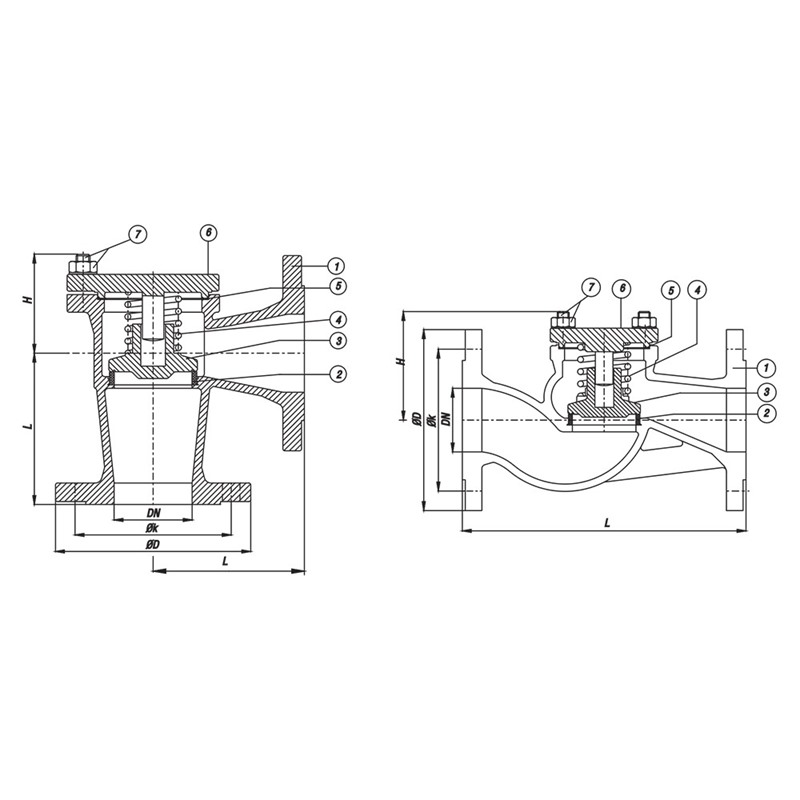

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | GG 25 / GGG-40 / GSC 25 / Bronze RG5 / RG7 / CuSn10 / 304 / 316 / Duplex |
| 2 | Burc | AISI 304, 316 / Bronze RG6 / RG7 / CuSn10 |
| 3 | Klape | AISI 304, 316 / Bronze RG6 / RG7 / CuSn10 |
| 4 | Yay | 1.4310 |
| 5 | Conta | Kingerite |
| 6 | Kapak | GG 25 / GGG-40 / GSC 25 / Bronze RG5 / RG7 / CuSn10 / 304 / 316 / Duplex |
| 7 | Saplama, Somun | 5.6/8 |
| Nominal Anma Basıncı | Nominal Anma Çapı | Vana Boyutları | Diş Ölçüleri DIN EN 10226-1 PN 16 | Ağırlık | |||
|---|---|---|---|---|---|---|---|
| PN | DN | L | H | Ød1 | t | AA | kg |
| 16 | 25 | 125 | 80 | 1” | 17 | 50 | 1,7 |
| 32 | 135 | 85 | 1 1/4" | 25 | 65 | 2,4 | |
| 40 | 151 | 105 | 11/2" | 27 | 75 | 3 | |
| 50 | 175 | 125 | 2" | 31 | 90 | 4 | |
| 65 | 202 | 135 | 21/2" | 31 | 95 | 5,5 | |
| Dizayn | : | DIN 3356 |
| L Boyu | : | EN 558 Serie 1, DIN 3202 F1 (Straight Type) |
| L Boyu | : | EN 558 Serie 8, DIN 3202 F32 (Angle Type) |
| Basınç | : | PN 10-16-25-40 |
| Ölçü Aralığı | : | DN15 - DN600 |
| Flanş | : | EN 1092-2/B |
| Testler | : | EN 12266 |
