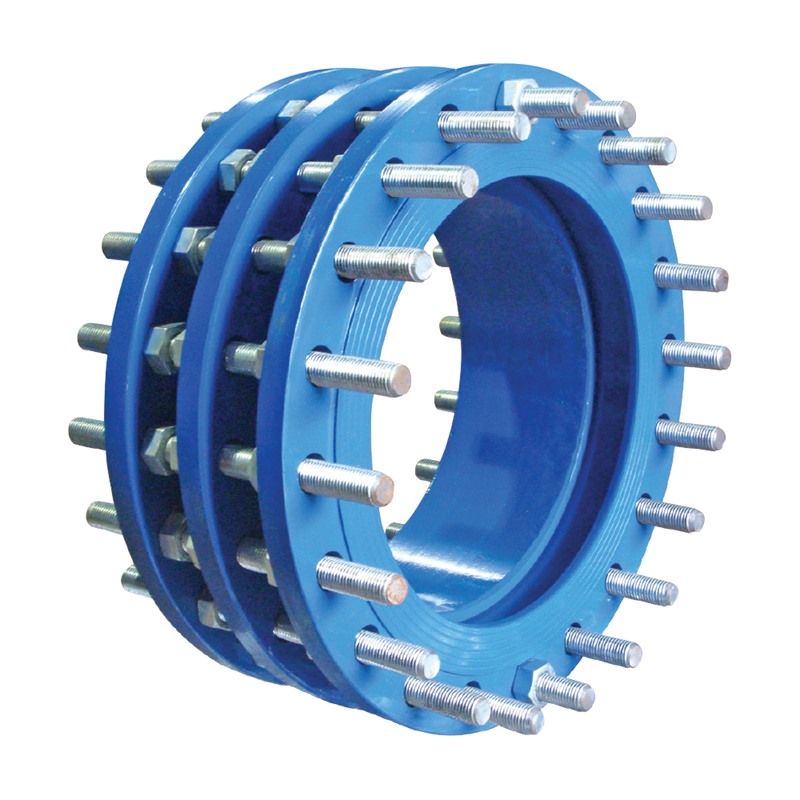

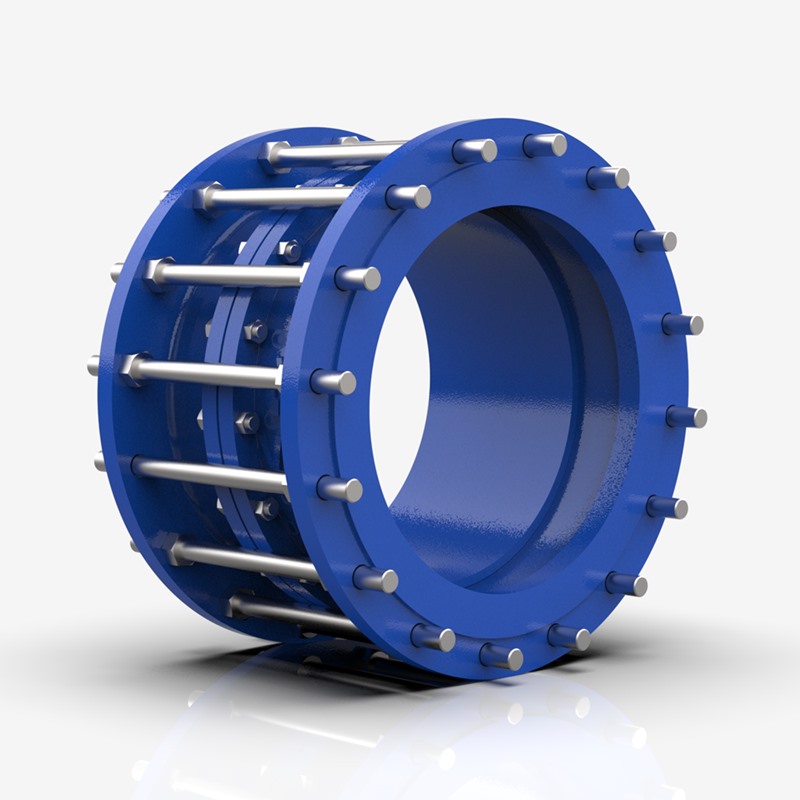

Rijit Tip Demontaj Parçası

ÜRÜN ÖZELLİKLERİ

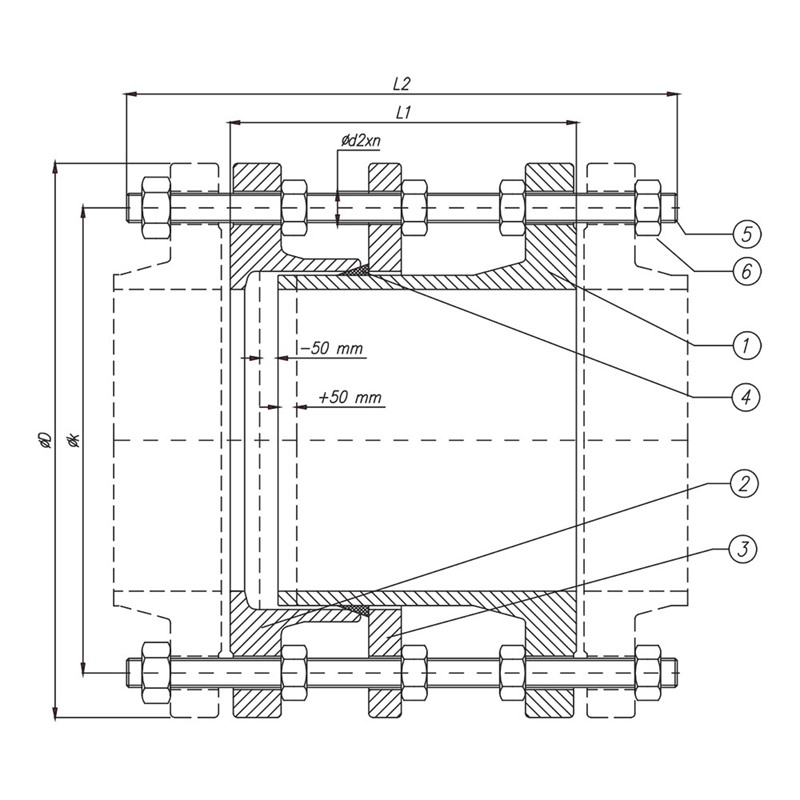

Anma Çapı	PN10 Vana Boyutları		PN16 Vana Boyutları		PN10 Flanş Boyutları BS 4504 DIN N 1092-1/2			PN16 Flanş Boyutları BS 4504 DIN N 1092-1/2			Ağırlık
DN	L1	L2	L1	L2	ØD	Øk	Ød2xn	ØD	Øk	Ød2xn	kg
100	200	310	200	340	220	180	Ø18x8	220	180	Ø18x8	20
125	200	310	200	370	250	210	Ø18x8	250	210	Ø18x8	23
150	200	320	200	370	285	240	Ø22x8	285	240	Ø22x8	32
200	220	340	220	370	340	295	Ø22x8	340	295	Ø22x12	46
250	220	360	230	410	400	350	Ø22x12	400	355	Ø26x12	57
300	220	360	250	410	455	400	Ø22x12	455	410	Ø26x12	78
350	230	360	260	480	505	460	Ø22x16	520	470	Ø26x16	102
400	230	370	270	480	565	515	Ø26x16	580	525	Ø30x16	128
450	250	390	270	480	615	565	Ø26x20	640	585	Ø30x20	135
500	260	400	280	500	670	620	Ø26x20	715	650	Ø33x20	200
600	260	410	300	540	780	725	Ø30x20	840	770	Ø36x20	305
700	260	410	300	560	895	840	Ø30x24	910	840	Ø36x24	365
800	290	460	320	600	1015	950	Ø33x24	1025	950	Ø39x24	410
900	290	460	320	630	1115	1050	Ø33x28	1125	1050	Ø39x28	540
1000	290	480	340	660	1230	1160	Ø36x28	1255	1170	Ø42x28	700
1100	300	480	340	660	1430	1270	Ø36x32	1355	1280	Ø42x32	820
1200	320	520	360	600	1455	1380	Ø39x32	1485	1390	Ø48x32	1120
1300	340	560	380	630	1575	1490	Ø42x32	1590	1490	Ø48x32	1210
1400	360	580	380	630	1675	1590	Ø42x36	1685	1590	Ø48x36	1310
1500	380	590	400	700	1785	1700	Ø48x36	1820	1710	Ø55x36	1480
1500	380	590	400	700	1785	1700	Ø48x36	1820	1710	Ø55x36	1480
