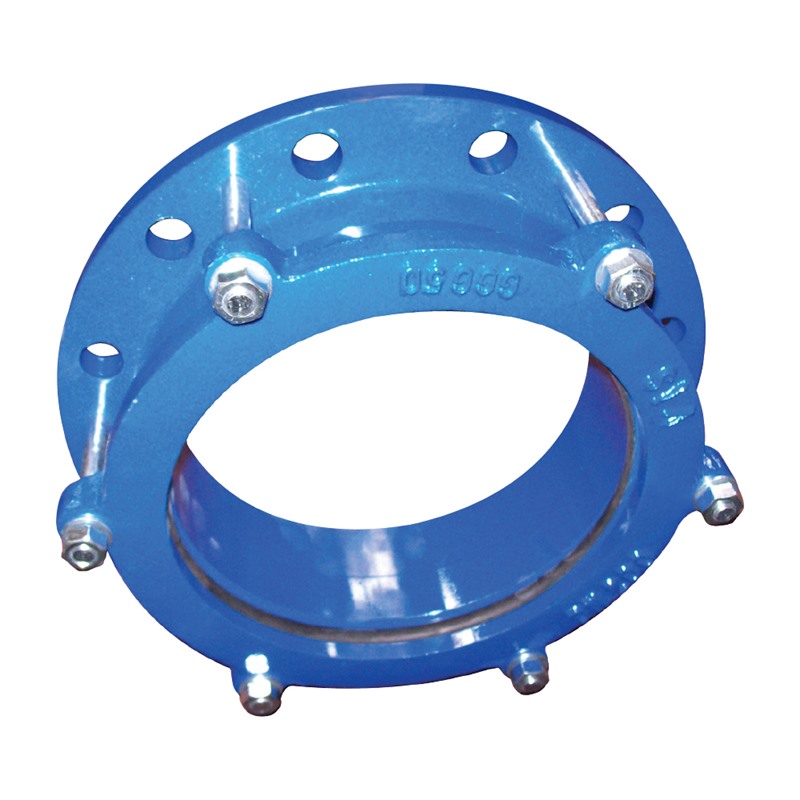

FLANŞ ADAPTÖRÜ

VFA-10-16

DATASHEET

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

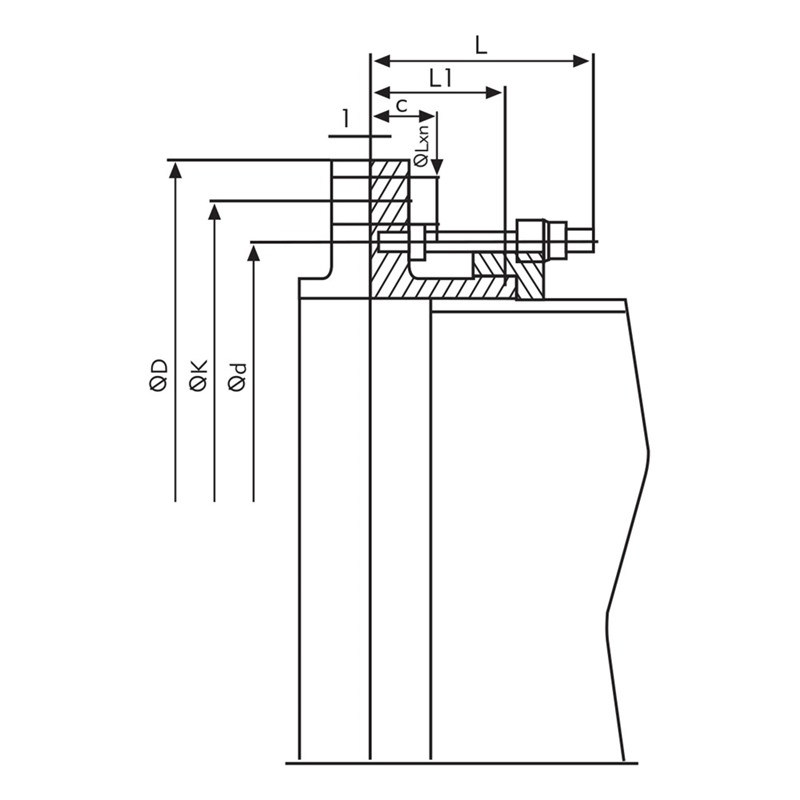

Anma Ölçüsü	Anma Basıncı	Ölçüler
DN	PN	ØD	ØK	Ød	C	f	ØLxn	L	L1
50	10/16	165	125	99	19	3	19X4	105	75
65	10/16	185	145	118	19	3	19X4	105	75
80	10/16	200	160	132	19	3	19X8	110	75
100	10/16	220	180	156	19	3	19X8	120	75
125	10/16	250	210	184	19	3	19X8	135	75
150	10/16	285	240	211	19	3	23X8	135	75
200	10	340	295	266	20	3	23X8	135	75
200	16	340	295	266	20	3	23X12	135	75
250	10	395	350	319	22	3	23X12	140	75
250	16	405	355	319	22	3	28X12	140	75
300	10	445	400	370	25	4	23X12	135	75
300	16	460	410	370	25	4	28X12	135	75
350	10	505	460	429	25	4	23X16	150	85
350	16	520	470	429	27	4	28X16	150	85
400	10	565	515	480	25	4	28X16	150	100
400	16	580	525	480	28	4	31X16	150	100
500	10	670	620	582	27	4	28X20	165	100
500	16	715	650	609	32	4	34X20	165	100
600	10	780	725	682	30	5	31X20	165	100
600	16	840	770	720	36	5	37X20	165	100
700	10	895	840	794	33	5	31X24	165	100
700	16	910	840	794	40	5	37X24	165	100
800	10	1015	950	901	35	5	34X24	165	100
800	16	1025	950	901	43	5	41X24	165	100
900	10	1115	1050	1001	38	5	34X28	180	115
900	16	1125	1050	1001	47	5	41X28	180	115
1000	10	1230	1160	1112	40	5	37X28	180	115
1000	16	1255	1160	1112	40	5	44X28	180	115

Basınç Aralığı	:	PN 10-PN 16
Ölçü Aralığı	:	DN 50 - DN1000
Flanş	:	EN 1092-2 / ASME B16,5
Test	:	EN 12266
