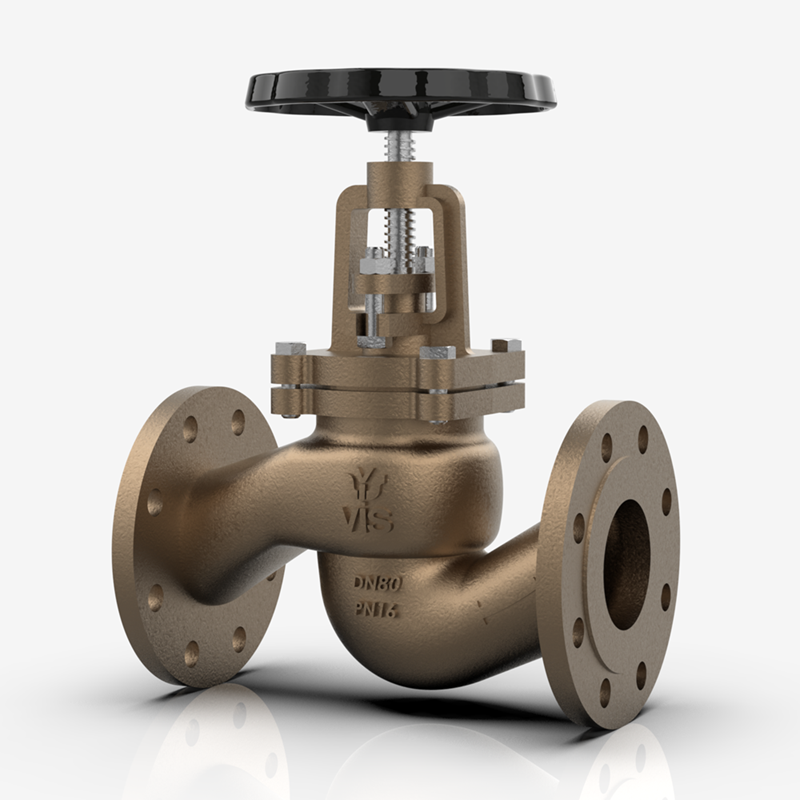

Düz Tip Globe Vana (Marine)

VDB 10-16-25-40

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

NO	PARÇA ADI	MALZEME
1	Gövde	GG-25 / GGG-40 / GS-25 Bronze AISI 304, 316 Monel GS-17CrMo5,5
2	Burç	AISI 304, 316, 13Cr Bronze, Stellite 6-21 PTFE, NBR, EPDM
3	Klape	AISI 304, 316, 13Cr Bronze, GS-C 25 PTFE
4	Baskı	Ms 58/S.S
5	Kapak	GG-25 / GGG-40 / GS-25 Bronze AISI 304, 316 Monel GS-17CrMo5,5
6	Salmastra	Graphite
7	Salm. Baskısı	GG-25 / GGG-40 / GS-25 Bronze AISI 304, 316 Monel GS-17CrMo5,5
8	T Sapl. Somun	5,6-8
9	Mil	AISI 420, 304, 306, 13Cr Bronze, CuSo8 Ms-58
10	Conta	Klingerite
11	Sapl. Somun	5,6-8
12	El Çarkı	GG 25

Anma Basıncı	Anma Çapı	Vana Boyutları DIN 3356/2 DIN EN 558-1			PN10 Flanş Ölçüleri DIN EN 1092			Ağırlık	PN16 Flanş Ölçüleri DIN EN 1092			Ağırlık	PN25 Flanş Ölçüleri DIN EN 1092			Ağırlık	PN40 Flanş Ölçüleri DIN EN 1092			Ağırlık
PN	DN	L	ØC	H max.	D	k	Øxn	kg	D	k	Øxn	kg	D	k	Øxn	kg	D	k	Øxn	kg
10 - 16 - 25 - 40	15	130	120	185	95	65	Ø14x4	3,6	95	65	Ø14x4	3,6	95	65	Ø14x4	4	95	65	Ø14x4	4,7
	20	150	120	185	105	75	Ø14x4	4,25	105	75	Ø14x4	4,25	105	75	Ø14x4	4,5	105	75	Ø14x4	5
	25	160	140	195	115	85	Ø14x4	5,15	115	85	Ø14x4	5,15	115	85	Ø14x4	5,75	115	85	Ø14x4	6
	32	180	140	205	140	100	Ø18x4	6,75	140	100	Ø18x4	6,75	140	100	Ø18x4	6,85	140	100	Ø18x4	7
	40	200	160	230	150	110	Ø18x4	9,6	150	110	Ø18x4	9,6	150	110	Ø18x4	10,2	150	110	Ø18x4	11,5
	50	230	160	240	165	125	Ø18x4	12	165	125	Ø18x4	12	165	125	Ø18x4	12,5	165	125	Ø18x4	13
	65	290	180	275	185	145	Ø18x4	16,4	185	145	Ø18x4	16,4	185	145	Ø18x8	18,5	185	145	Ø18x8	21
	80	310	200	290	200	160	Ø18x8	23,2	200	160	Ø18x8	23,2	200	160	Ø18x8	25	200	160	Ø18x8	27
	100	350	225	350	220	180	Ø18x8	33	220	180	Ø18x8	33	235	190	Ø22x8	35	235	190	Ø22x8	36
	125	400	250	410	250	210	Ø18x8	55	250	210	Ø18x8	55	270	220	Ø26x8	58	270	220	Ø26x8	60,5
	150	480	285	430	285	240	Ø22x8	87,5	285	240	Ø22x8	87,5	300	250	Ø26x8	92	300	250	Ø26x8	101
	200	600	320	525	340	295	Ø22x8	130	340	295	Ø22x12	136	360	310	Ø26x12	150	375	320	Ø30x12	164
	250	730	400	630	400	350	Ø22x12	204	400	355	Ø26x12	212	425	370	Ø30x12	230	450	385	Ø33x12	235
	300	850	460	700	455	400	Ø22x12	280	455	410	Ø26x12	290	485	430	Ø30x16	300	515	450	Ø33x16	315
	350	980	460	760	505	460	Ø22x16	370	520	470	Ø26x16	380	555	490	Ø33x16	395	580	510	Ø36x16	410
	400	1100	640	840	565	515	Ø26x16	505	580	525	Ø30x16	515	620	550	Ø36x16	530	660	585	Ø39x16	550
	450	1200	640	915	615	565	Ø26x20	705	640	585	Ø30x20	715	670	600	Ø36x20	730	685	610	Ø39x20	750
	500	1250	640	980	670	620	Ø26x20	915	715	650	Ø33x20	925	730	660	Ø36x20	950	755	670	Ø42x20	970
	600	1450	640	1200	780	725	Ø30x20	1110	840	770	Ø36x20	1150	845	770	Ø39x20	1150	890	795	Ø48x20	1200

Anma Çapı	:	DN 15 - DN600
Basınç	:	PN 10-16-25-40
Bağlantılar	:	DIN EN 1092 (Flange)
Ölçüler	:	DIN3356/2-F1 (Düz) DIN EN 558-1-1
Testler	:	DIN EN 12266
Opsiyon	:	Regulating Disc, ANSI Flange
