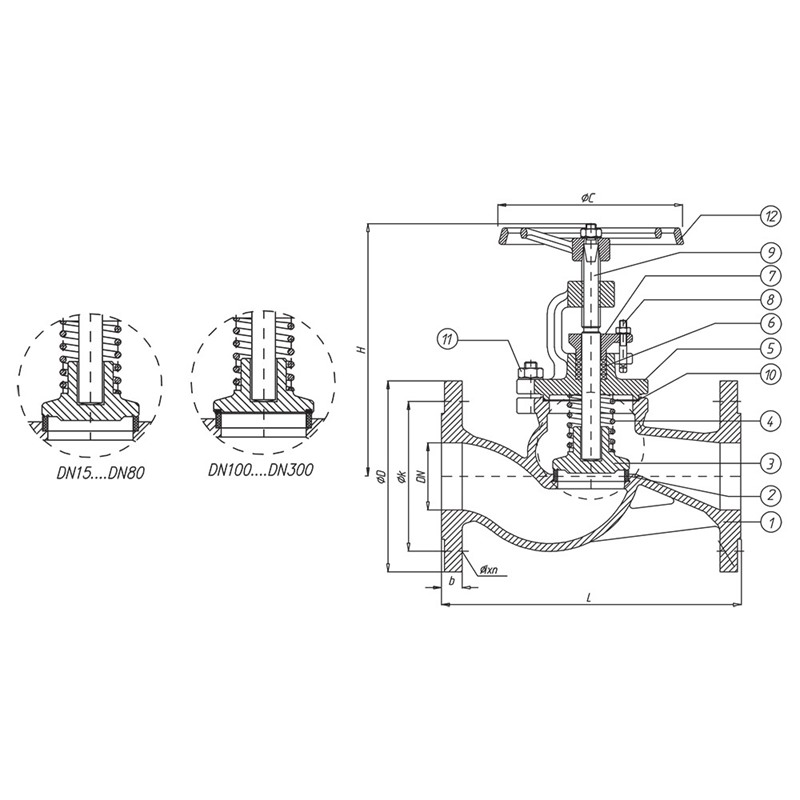

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | GS-C 25 (GP240GH + N) |
| 2 | Burc | AISI 304 |
| 3 | Klape | X20Cr13 |
| 4 | Baskı | Brass, SS |
| 5 | Kapak | GS-C 25 (GP240GH + N) |
| 6 | Salmastra | Graphite |
| 7 | Sal.Baskısı | GS-C 25 (GP240GH + N) |
| 8 | T Saplama, Somun | 5.6/8 |
| 9 | Mil | X20Cr13 |
| 10 | Conta | Klingerite/Asberit |
| 11 | Saplama, Somun | 5.6/8 |
| 12 | El Çarkı | GG 25 |
| Anma Basıncı | Anma Çapı | Vana Boyutları DIN 3356 DIN EN 558-2 | PN64 Flanş Ölçüleri DIN EN 1092 | Ağırlık | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| PN | DN | L | ØC | H | Strok Max. | D | k | d4 | Øxn | b | kg |
| 64 | 15 | 210 | 160 | 230 | 11 | 105 | 75 | 45 | Ø14X4 | 20 | 9,5 |
| 20 | 230 | 160 | 230 | 11 | 130 | 90 | 58 | Ø18X4 | 24 | 11 | |
| 25 | 230 | 160 | 230 | 11 | 140 | 100 | 68 | Ø18X4 | 24 | 12,5 | |
| 32 | 260 | 200 | 310 | 17 | 155 | 110 | 78 | Ø22X4 | 26 | 16,5 | |
| 40 | 260 | 200 | 310 | 17 | 170 | 125 | 88 | Ø22X4 | 28 | 20,5 | |
| 50 | 300 | 200 | 315 | 22 | 180 | 135 | 102 | Ø22X4 | 26 | 25 | |
| 65 | 340 | 315 | 420 | 38 | 205 | 160 | 122 | Ø22X8 | 26 | 40 | |
| 80 | 380 | 315 | 485 | 59 | 215 | 170 | 138 | Ø22X8 | 28 | 55 | |
| 100 | 430 | 400 | 550 | 68 | 250 | 200 | 162 | Ø26X8 | 30 | 85 | |
| 125 | 500 | 500 | 625 | 68 | 295 | 240 | 188 | Ø30X8 | 34 | 125 | |
| 150 | 550 | 500 | 630 | 79 | 345 | 280 | 218 | Ø33X8 | 36 | 150 | |
| 200 | 650 | 500 | 860 | 128 | 415 | 345 | 285 | Ø36X12 | 42 | 260 | |
| 250 | 775 | 630 | 900 | 180 | 470 | 400 | 345 | Ø36X12 | 46 | 375 | |
| Dizayn | : | DIN 3356 |
| L Boyu | : | EN 558 Serie 2, DIN 3202 F2 |
| Basınç | : | PN 64 |
| Ölçü Aralığı | : | DN15 - DN250 |
| Flanş | : | EN 1092-2/B |
| Testler | : | EN 12266 |
