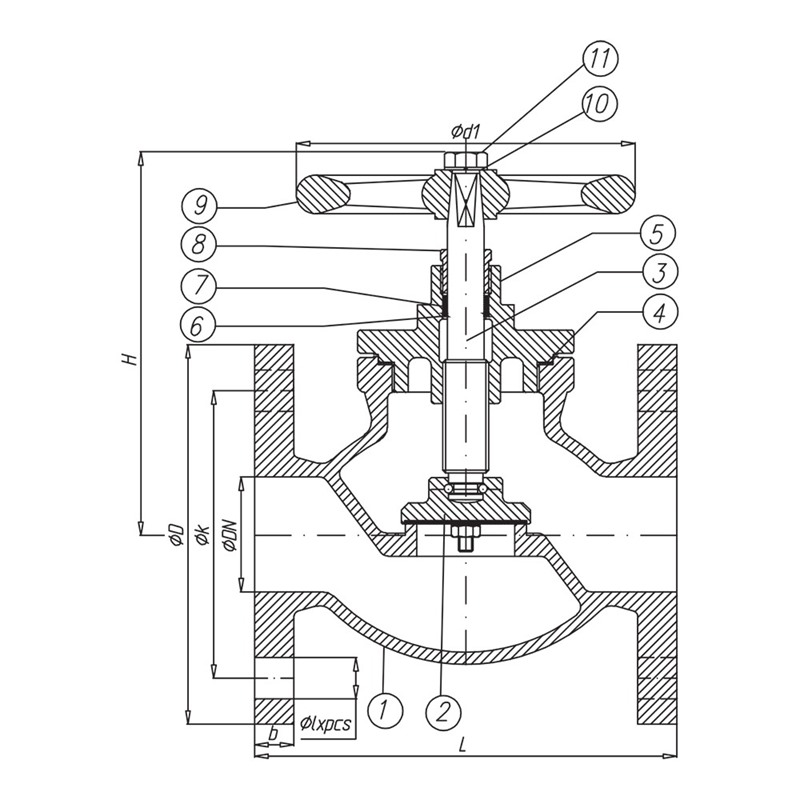

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | G-CuSn5Zn5Pb5-C |
| 2 | Klape | G-CuSn5Zn5Pb5-C |
| 3 | Mil | CuZn39Pb3/CuSn8 |
| 4 | Conta | Perbunan/PTFE |
| 5 | Kapak | G-CuSn5Zn5Pb5-C |
| 6 | Rondela | CuZn39Pb3/PTFE |
| 7 | Salmastra | Graphite+PTFE |
| 8 | Salmastra | CuZn39Pb3 |
| 9 | Baskısı | GG 25 |
| 10 | El Çarkı | Steel 5 Zn |
| 11 | Rondela | Steel 5 Zn |
| Civata |
| Anma Çapı | PN 16 | Vana Boyutları | Ağırlık | Stok Kodu | |||||
| Flanş Ölçüleri DIN EN 1092 | |||||||||
| DN | ØD | Øk | Ø1xad | b | L | Ød1 | H | Kg | |
| 15 | 95 | 65 | Ø14x4 | 12 | 70 | 63 | 95 | 1,6 | |
| 20 | 105 | 75 | 80 | 80 | 110 | 2,2 | |||
| 25 | 115 | 85 | 14 | 90 | 115 | 2,6 | |||
| 32 | 140 | 100 | Ø18x4 | 105 | 90 | 135 | 4,4 | ||
| 40 | 150 | 110 | 120 | 100 | 145 | 6,6 | |||
| 50 | 165 | 125 | 16 | 140 | 125 | 165 | 8,1 | ||
| 65 | 185 | 145 | 180 | 160 | 230 | 11,5 | |||
| 80 | 200 | 160 | Ø18x8 | 18 | 200 | 200 | 250 | 16,2 | |
| 100 | 220 | 180 | 20 | 220 | 260 | 21,5 | |||
| Basınç Aralığı | : | PN16-PN10 |
| Ölçü Aralığı | : | DN15-DN100 |
| Flanş | : | DIN EN 1092 |
| Test | : | DIN EN 12266 |
| Opsiyon | : | Bronze RG7, RG10, CuSn10 |
