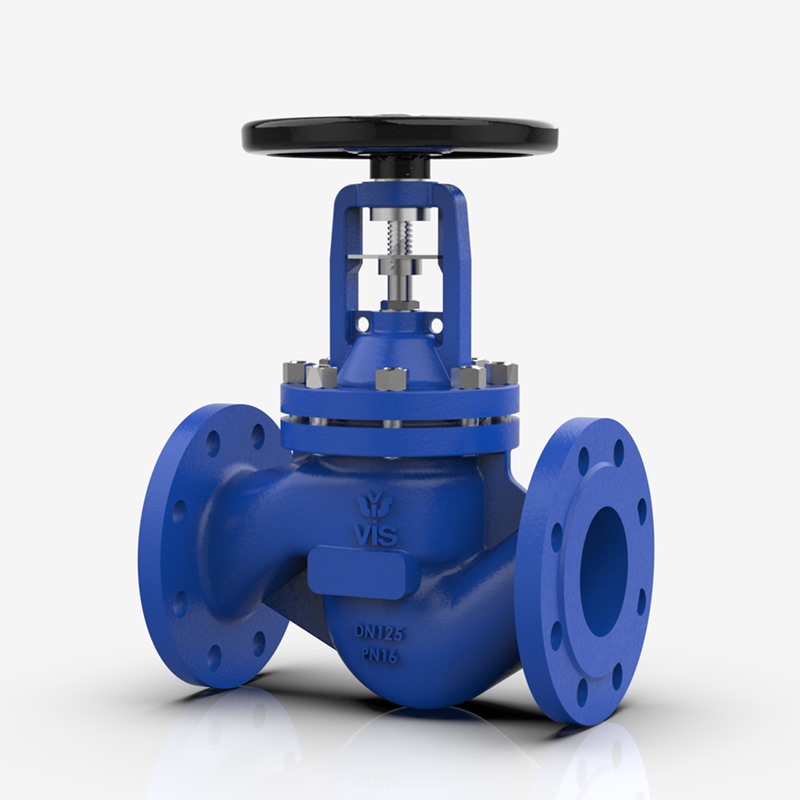

Körüklü Buhar Vanası Düz Tip VBK - 16 / Açılı Tip VAK - 16

VAK-10-16-25-40

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

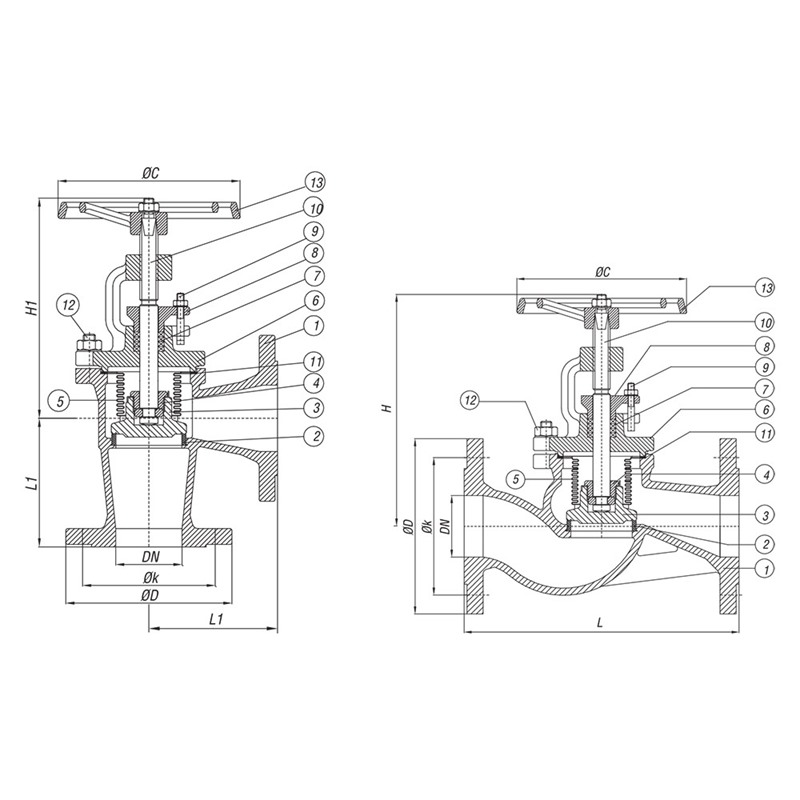

NO	PARÇA ADI	MALZEME
1	Gövde	GG 25 / GGG-40 / GS-C 25
2	Burc	1.4301
3	Klape	1.4301
4	Baskı	Ms 58
5	Körük	AISI 304
6	Kapak	GG 25 / GGG-40 / GS-C 25
7	Salmastra	GG 25 / GGG-40 / GS-C 25
8	Sal.Baskısı	GG 25 / GGG-40 / GS-C 25
9	T Saplama, Somun	5.6/8
10	Mil	1.4021
11	Conta	Klingerite/Asberit
12	Saplama, Somun	5.6/8
13	El Çarkı	GG 25 / GGG-40 / GS-C 25

DN	L	L1	H	H1	Strok	ØC	PN16				PN40				Stok Kodu
							ØD	Øk	Ağırlık		ØD	Øk	Ağırlık
							ØD	Øk	Düz	Açılı	ØD	Øk	Düz	Açılı
15	130	90	185	155	7	120	95	65	3,6	4	95	65	4,7	4
20	150	95	185	155	7	120	105	75	4,25	4	105	75	5,1	5
25	160	100	195	170	9	140	115	85	5,15	5	115	85	6,2	6
32	180	105	205	175	11	140	140	100	6,75	7	140	100	7,2	8
40	200	115	230	195	15	160	150	110	9,6	11	150	110	11,5	13
50	230	125	240	205	18	160	165	125	12	13,5	165	125	13,2	15
65	290	145	275	225	23	180	185	145	16,4	19	185	145	21,3	23
80	310	155	290	250	28	200	200	160	23,2	24	200	160	26,7	27
100	350	175	350	305	35	225	220	180	33	33	235	190	36,3	39
125	400	200	410	315	43	250	250	210	55	48	270	220	60,5	58
150	480	225	430	380	50	300	285	240	87,5	62	300	250	100,6	75
200	600	275	580	425	68	400	340	295	136	128	375	320	163,2	155
250	730	325	710	470	80	520	405	355	212	135	450	385	254,5	162
300	850	375	780	675	100	520	460	410	300	270	515	450	360	320

Dizayn	:	DIN 3356
L Boyu	:	EN 558 Serie 1, DIN 3202 F1 (Straight type)
L Boyu	:	EN 558 Serie 8, DIN 3202 F32 (Angle type)
Basınç	:	PN 10-16-25-40
Ölçü Aralığı	:	DN15-DN600
Flanş	:	EN 1092-2/B
Testler	:	En 12266
