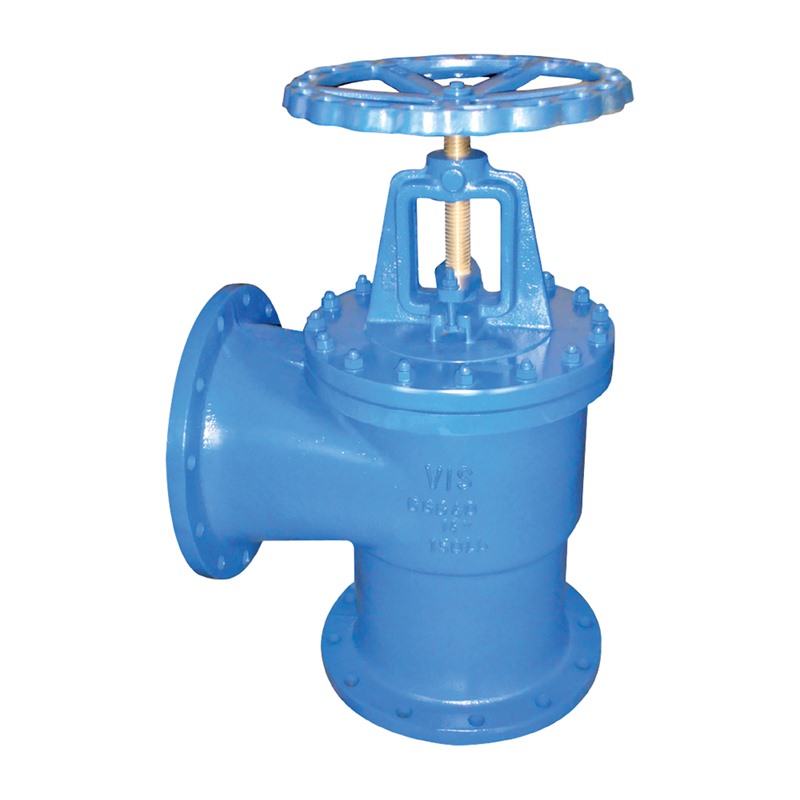

Köşe Tip Glob Vana 300LB

ÜRÜN ÖZELLİKLERİ

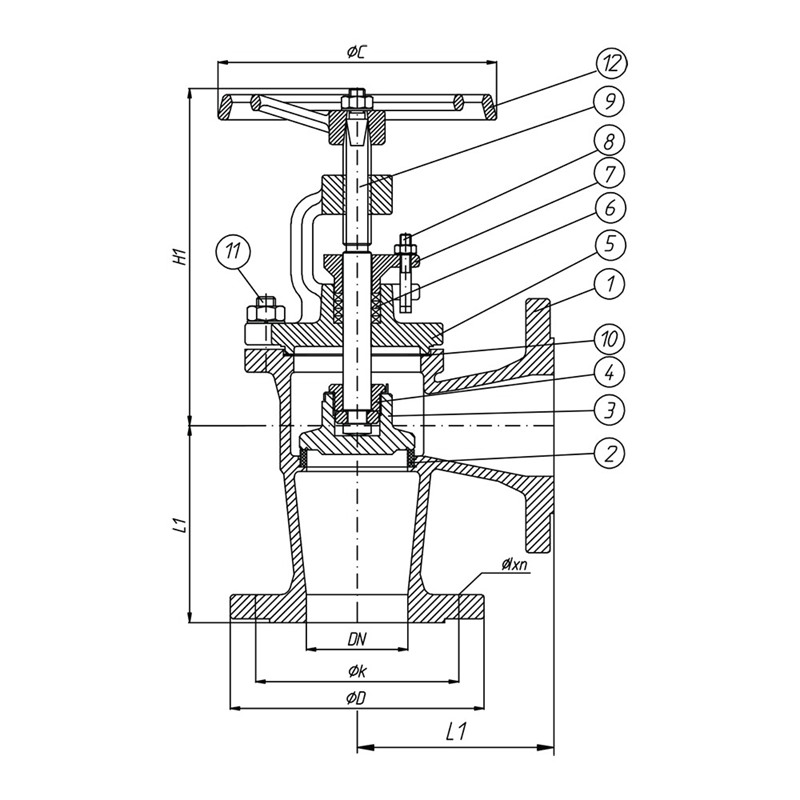

Anma Basıncı	Anma Çapı	Vana Ölçüleri				Class 150 Flanş Ölçüleri			Ağırlık	Class 300 Flanş Ölçüleri			Ağırlık
ANSI	DN	C150 L	C300 L	ØC	H Max	D	K	Ølxn	KG	D	K	Ølxn	kg
C150 C300	15	57	76	120	155	89	60,5	Ø16x4	4	95	67	Ø16x4	4
	20	64	89	120	155	99	70	Ø16x4	4,5	117	83	Ø19x4	4,5
	25	70	102	140	170	108	79,2	Ø16x4	5,5	124	89	Ø19x4	5,5
	32	76	108	140	175	117	89	Ø16x4	8	133	99	Ø19x4	8
	40	83	114	160	195	127	98,6	Ø16x4	11	155	114	Ø22x4	11
	50	102	133	160	205	152	120,7	Ø19x4	13	165	127	Ø19x8	13
	65	108	146	180	225	178	139,7	Ø19x4	19	191	149,4	Ø22x8	19
	80	121	159	200	250	191	152,4	Ø19x4	26	210	168	Ø22x8	26
	100	146	178	225	305	229	190,5	Ø19x8	37	254	200,2	Ø22x8	37
	125	178	208	250	315	254	216	Ø22x8	53	279	235	Ø22x8	53
	150	203	222	285	380	279	241,3	Ø22x8	70	318	269,7	Ø22x12	70
	200	248	279	340	425	343	298,5	Ø22x8	140	381	330,2	Ø25x12	140
	250	311	311	405	470	406	431,8	Ø25x12	150	445	387,4	Ø28x16	150
	300	349	356	460	675	483	476,3	Ø25x12	300	521	451	Ø32x16	300
	350	394	-	460	785	533	539,8	Ø28x12	415	584	514,4	Ø32x20	415
