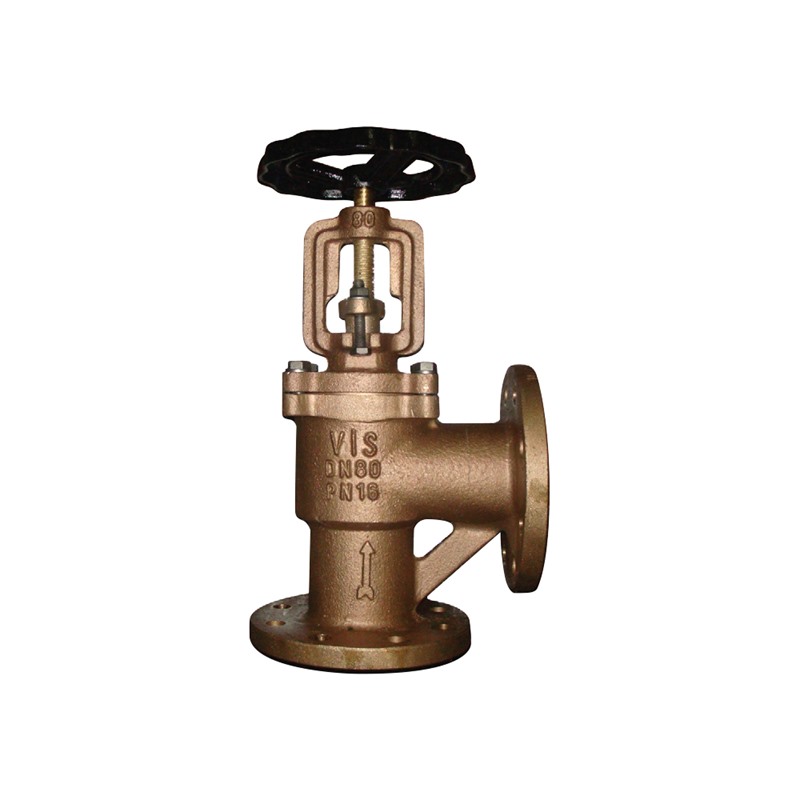

Köşe Tip Glob Vana (Marine)

VAB-10-16-25-40

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

NO	PARÇA ADI	MALZEME
1	Gövde	GG25/GGG40/GGG40,3/GSC25/BronzeRGS/RG7/RGl0/CuSnl 0/SS304/SS3l 6/Dublex l, 4470
2	Burc	Bronze RGS / CuSnl0 / 13 Cr / SS304 / SS3l 6 / Dublex l,4470
3	Klape	Bronze RGS / CuSn10 / 13 Cr / SS304 / SS3l 6 / Dublex l,4470
4	Baskı	Bronze RGS / CuSnl0 / 13 Cr / SS304 / SS3l 6 / Dublex l,4470
5	Kapak	GG25/GGG40/GGG40,3/GSC25/BronzeRGS/RG7/RGl0/CuSnl 0/SS304/SS3l 6/Dublex l, 4470
6	Salmastra	% 100 Graphite
7	Salmastra Baskısı	GG25/GGG40/GGG40,3/GSC25/BronzeRGS/RG7/RGl0/CuSnl 0/SS304/SS3l 6/Dublex l, 4470
8	T Saplama Somun	Steel / A2 / A4
9	Mil	CuZn35Ni / CuSnB / AISI 420 / AISI 304 / AISI 316 / Dublex
10	Conta	Klingerite / Graphite
11	Saplama Somun	Steel / A2 / A4
12	El Çarkı	GG 25

Not: Komple paslanmaz veya bronz diskler 3" ve daha büyük ölçülerde opsiyoneldir.

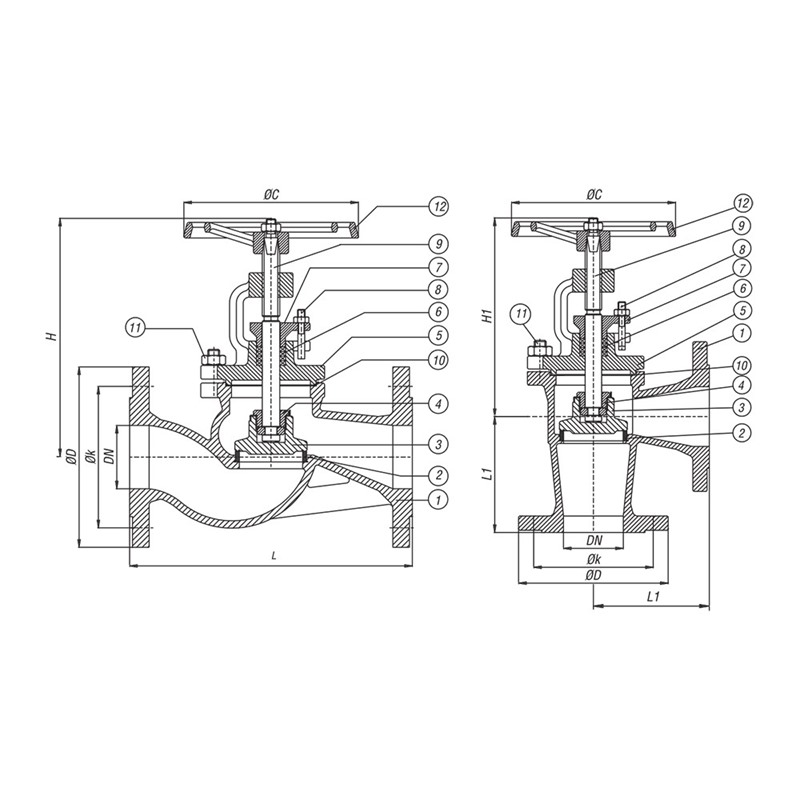

Anma Çapı	Vana Boyutları DIN 3356/2 DIN EN 558-1				PN16 Flanş Ölçüleri			PN40 Flanş Ölçüleri
DN	L1	H1	Strok	ØC	ØD	Øk	Ağırlık kg Açılı	ØD	Øk	Ağırlık kg Açılı
15	90	155	7	120	95	65	4	95	65	4
20	95	155	7	120	105	75	4	105	75	5
25	100	170	9	140	115	85	5	115	85	6
32	105	175	11	140	140	100	7	140	100	8
40	115	195	15	160	150	110	11	150	110	13
50	125	205	18	160	165	125	13	165	125	15
65	145	225	23	180	185	145	19	185	145	23
80	155	250	28	200	200	160	24	200	160	27
100	175	305	35	225	220	180	33	235	190	39
125	200	315	43	250	250	210	48	270	220	58
150	225	380	50	300	285	240	62	300	250	75
200	275	425	68	400	340	295	128	375	320	155
250	325	470	80	520	405	355	135	450	385	162
300	375	675	100	520	460	410	270	515	450	320

Basınç Aralığı	:	PN 10 - PN 40
Ölçü Aralığı	:	DN15-DN600
Bağlantılar	:	DIN 2533 (Flange)
Ölçüler	:	DIN 3356/2-F1(Straight-Düz) DIN 3356/2-F32(Angle-Açılı)
