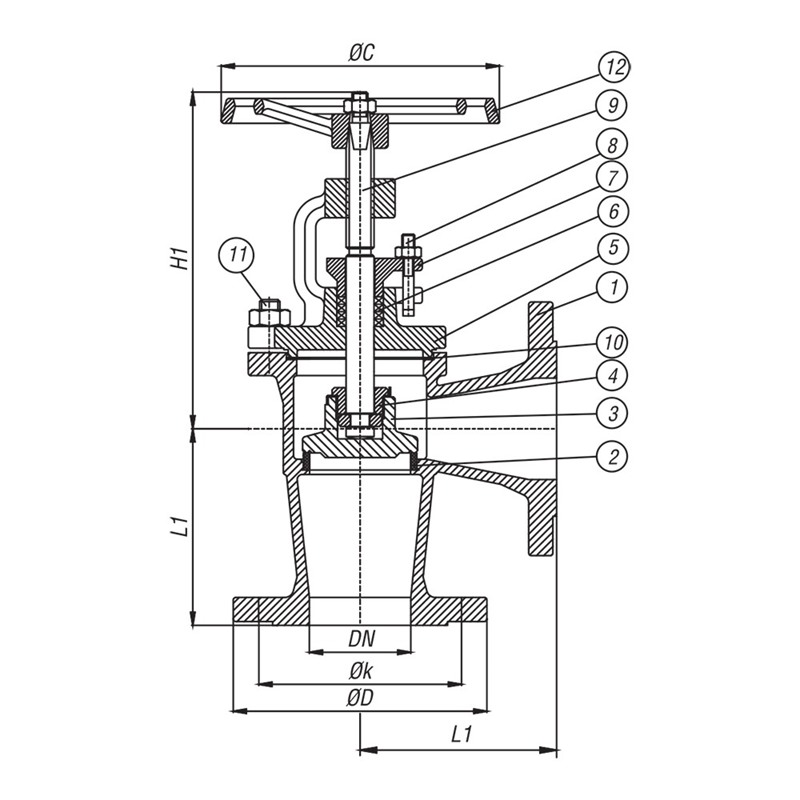

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | GG25/GGG-40/GGG-40/GSC25/Bronze RG5/304/316 |
| 2 | Burç | 1.4301 / Bronze |
| 3 | Klape | 1.4301 / Bronze |
| 4 | Baskı | Ms 58 |
| 5 | Kapak | GG25/GGG-40/GGG-40/GSC25/Bronze RG5/304/316 |
| 6 | Salmastra | Graphite |
| 7 | Salm.Baskısı | GG25/GGG-40/GGG-40/GSC25/Bronze RG5/304/316 |
| 8 | T Sapl. Somun | 5.6/8 |
| 9 | Mil | 1.4021/Cu Zn35Ni/CuSn8 |
| 10 | Conta | Klingerite |
| 11 | Sapl.Somun | 5.6/8 |
| 12 | El Çarkı | GG 25 |
| Anma Çapı | Vana Boyutları DIN 3356/2 DIN EN 558-1 | PN16 Flanş Ölçüleri | PN40 Flanş Ölçüleri | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| DN | L1 | H1 | Strok | ØC | ØD | Øk | Ağırlık kg Açılı | ØD | Øk | Ağırlık kg Açılı |
| 15 | 90 | 155 | 7 | 120 | 95 | 65 | 4 | 95 | 65 | 4 |
| 20 | 95 | 155 | 7 | 120 | 105 | 75 | 4 | 105 | 75 | 5 |
| 25 | 100 | 170 | 9 | 140 | 115 | 85 | 5 | 115 | 85 | 6 |
| 32 | 105 | 175 | 11 | 140 | 140 | 100 | 7 | 140 | 100 | 8 |
| 40 | 115 | 195 | 15 | 160 | 150 | 110 | 11 | 150 | 110 | 13 |
| 50 | 125 | 205 | 18 | 160 | 165 | 125 | 13 | 165 | 125 | 15 |
| 65 | 145 | 225 | 23 | 180 | 185 | 145 | 19 | 185 | 145 | 23 |
| 80 | 155 | 250 | 28 | 200 | 200 | 160 | 24 | 200 | 160 | 27 |
| 100 | 175 | 305 | 35 | 225 | 220 | 180 | 33 | 235 | 190 | 39 |
| 125 | 200 | 315 | 43 | 250 | 250 | 210 | 48 | 270 | 220 | 58 |
| 150 | 225 | 380 | 50 | 300 | 285 | 240 | 62 | 300 | 250 | 75 |
| 200 | 275 | 425 | 68 | 400 | 340 | 295 | 128 | 375 | 320 | 155 |
| 250 | 325 | 470 | 80 | 520 | 405 | 355 | 135 | 450 | 385 | 162 |
| 300 | 375 | 675 | 100 | 520 | 460 | 410 | 270 | 515 | 450 | 320 |
| Dizayn | : | DIN 3356 |
| L Boyu | : | EN 558 Serie 8, DIN 3202 F32 |
| Basınç | : | PN 10-16-25-40 |
| Ölçü Aralığı | : | DN15-DN600 |
| Flanş | : | EN 1092-2/B |
| Opsiyon | : | Regulating Disc |
| Testler | : | EN 12266 |
