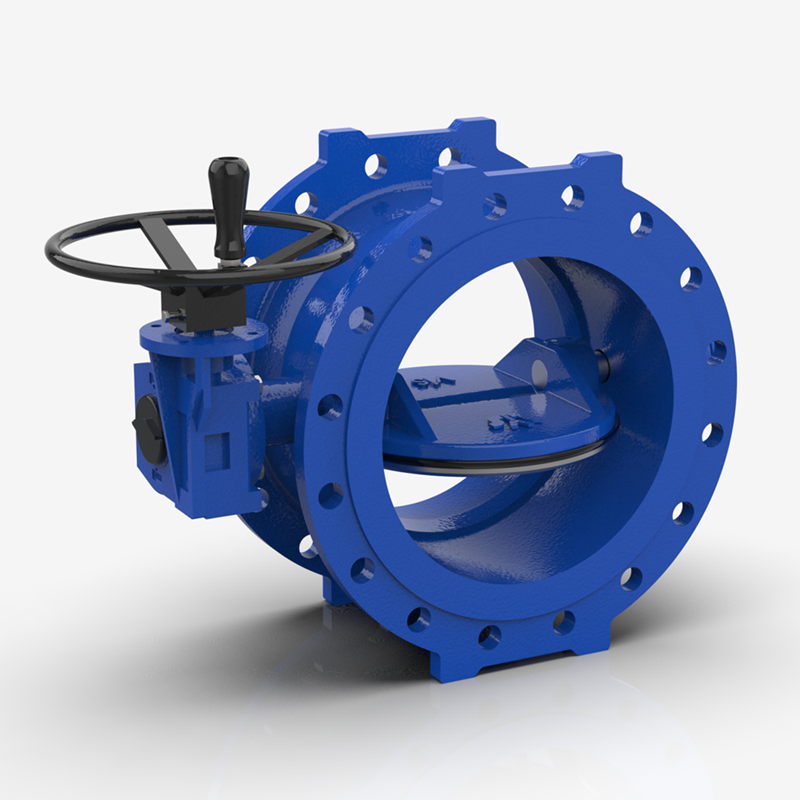

Çift Flanşlı Kelebek Vana

VFKV-16

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

NO	PARÇA ADI	MALZEME
1	Gövde	GGG-40/50 / GSC25 / AISI 304
2	Klape	GGG-50 / GS-C 25/ AI-Bronze
3	Baskı Çemberi	St37 / 304 / 316
4	Tahrik Mili	AISI 420 ( X20 Cr 13) / 304 / 316
5	Kısa Mil	AISI 420 ( X20 Cr 13) / 304 / 316
6	Yatak Burcu	TEFLON / PTFE
7	Mil Kapağı	GGG-50 / GS-C 25 / 304 / 316
8	Kısa Mil Kapağı	GGG-50 / GS-C 25 / 304 / 316
9	Sızdırmazlıkı Ringi	EPDM
10	Kama	Steel Ck-45
11	Setskur	Stainless Steel-A2 / A4
12	O-Ring	EPDM / BUNA-N
13	İmbus Civata	Stainless Steel-A2
14	Civata	5 D
15	Tahrik Kutusu	GGG-50 / St

Anma Çapı	Vana Boyutları DIN 3202/2-F4 BS 5155										PN10 Flanş Boyutları TS 810 DIN 2501 BS 4504			PN16 Flanş Boyutları TS 810 DIN 2501 BS 4504			PN25 Flanş Boyutları TS 810 DIN 2501 BS 4504			PN40 Flanş Boyutları TS 810 DIN 2501 BS 4504			Ağırlık
DN	L DIN 3202/F4	L BS 5155	e1	e2	e3	e4	h1	h2	d1	I1	ØD	Øk	Ød2xn	ØD	Øk	Ød2xn	ØD	Øk	Ød2xn	ØD	Øk	Ød2xn	kg
100	190	127	250	105	198	134	110	205	180	-	220	180	Ø18X8	220	180	Ø18X8	235	190	Ø22X8	235	190	Ø22X8	30
125	200	140	262	117	210	134	125	205	180	-	250	210	Ø18X8	250	210	Ø18X8	270	220	Ø26X8	270	200	Ø26X8	35
150	210	140	284	128	232	134	143	205	180	-	285	240	Ø22X8	285	240	Ø22X8	300	250	Ø26X8	300	250	Ø26X8	45
200	230	152	307	157	255	134	170	205	180	-	340	295	Ø22X8	340	295	Ø22X12	360	310	Ø26X12	375	320	Ø30X12	50
250	250	165	387	213	319	158	212	255	215	260	395	350	Ø22X12	405	355	Ø26X12	425	370	Ø30X12	450	385	Ø33X12	95
300	270	178	423	242	355	158	240	255	215	335	445	400	Ø22X12	460	410	Ø26X12	485	430	Ø30X16	515	450	Ø33X16	120
350	290	190	438	273	370	172	270	275	250	345	505	460	Ø22X16	520	470	Ø26X16	555	490	Ø33X16	580	510	Ø36X16	160
400	310	216	482	299	414	172	295	275	250	375	565	520	Ø26X16	580	525	Ø30X16	620	550	Ø36X16	660	585	Ø39X16	200
450	330	222	515	335	447	172	325	275	250	450	615	580	Ø26X20	640	585	Ø30X20	670	600	Ø36X20	685	610	Ø39X20	255
500	350	229	573	355	491	238	367	410	320	470	670	640	Ø26X20	715	650	Ø33X20	730	660	Ø36X20	755	670	Ø42X20	300
600	390	267	641	430	559	238	430	410	320	545	780	715	Ø30X20	840	770	Ø36X20	845	770	Ø39X20	890	795	Ø48X20	460
700	430	292	729	465	599	314	465	476	320	590	895	840	Ø30X24	910	840	Ø36X24	960	875	Ø42X24	995	900	Ø48X24	635
800	470	318	790	521	660	314	522	476	320	660	1015	950	Ø33X24	1025	950	Ø39X24	1085	990	Ø48X24	1140	1030	Ø56X24	790
900	510	330	845	576	715	366	570	515	385	720	1115	1050	Ø33X28	1125	1050	Ø39X28	1185	1090	Ø48X28	1250	1140	Ø56X28	1020
1000	550	410	920	650	790	366	632	515	385	770	1230	1160	Ø36X28	1255	1170	Ø42X28	1320	1210	Ø56X28	1360	1250	Ø56X28	1355
1100	590	440	980	710	850	366	695	515	385	770	1340	1270	Ø36X32	1355	1270	Ø42X32	1320	1210	Ø56X28	1360	1250	Ø56X28	1710
1200	630	470	1168	765	945	515	752	620	385	965	1455	1380	Ø39X32	1485	1380	Ø49X32	1530	1420	Ø56X32	1530	1430	Ø56X28	2400

Basınç Aralığı	:	PN 10-16-25-40
Ölçü Aralığı	:	DN100-DN120
L Boyu	:	EN 558 Serie 14,DIN 3202 F4
L Boyu	:	EN 558 Serie 13, BS 5155
Flanş	:	EN 1092
Testler	:	EN 12266
