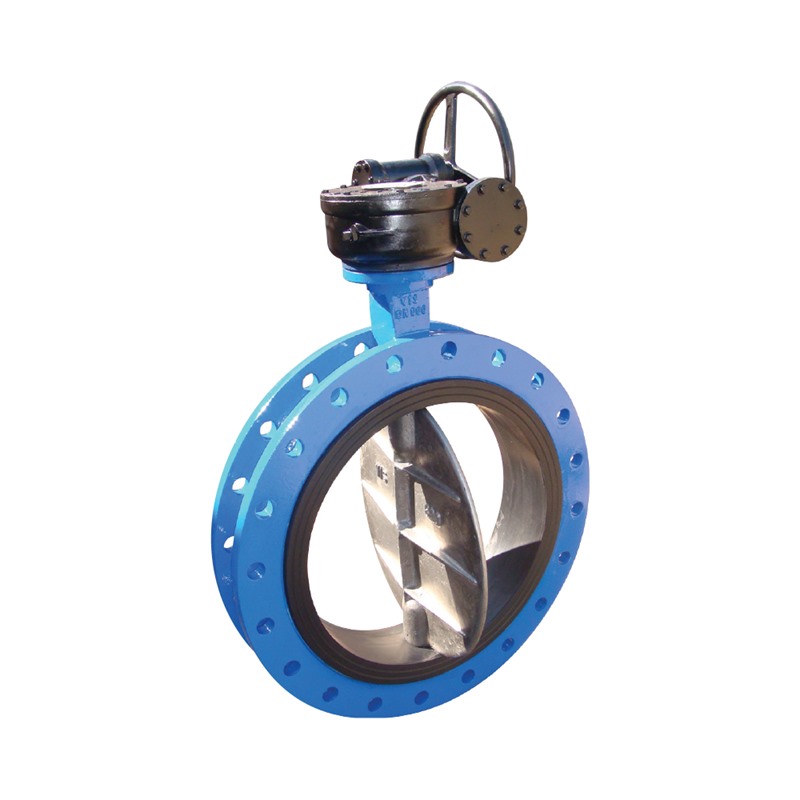

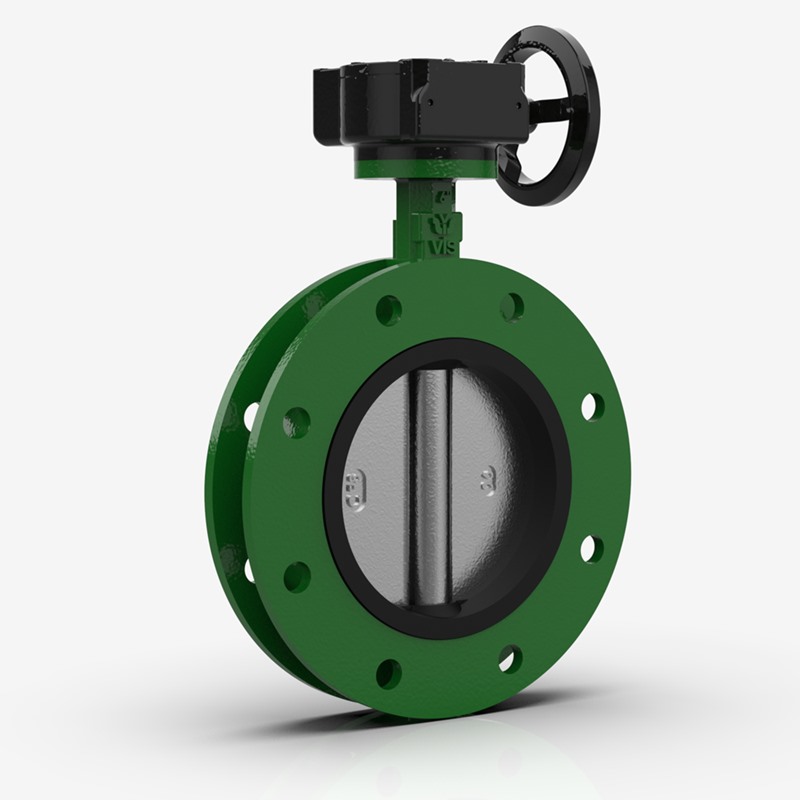

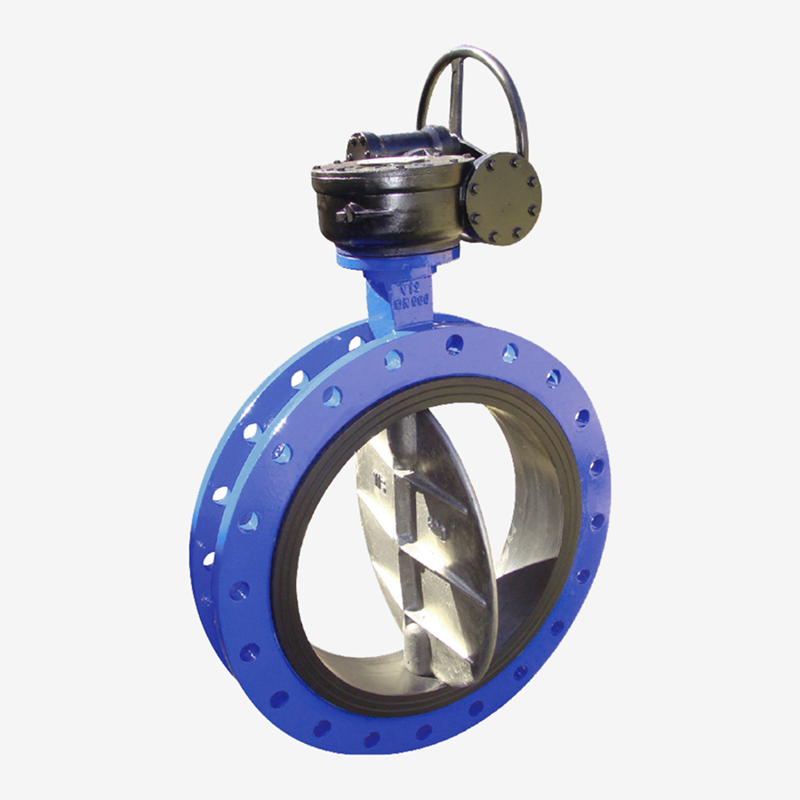

U-Tip Çift Flanşlı Kelebek Vana

VWKF-16 / VWKF-C150

DATASHEET

ÜRÜN ÖZELLİKLERİ

TEKNİK ÖZELLİKLER

ÜRÜN AÇIKLAMALARI

NO	PARÇA ADI	MALZEME
1	Gövde	GG 25 GGG 40/50 / GS-C 25
2	Gövde Yatağı	EPDM / NBR / VITON
3	Klape	GGG 40 / SS / Bronze
4	Mil	AISI 420 / AISI 316
5	O-Ring	EPDM / NBR / VITON
6	Baskı Burcu	PTFE/ Bronze
7	Segman	St / SS
8	Rondela	St-37 / SS / Bronze
9	Civata	A2 / A4 / SS
10	Dişli Kutusu	GGG-40

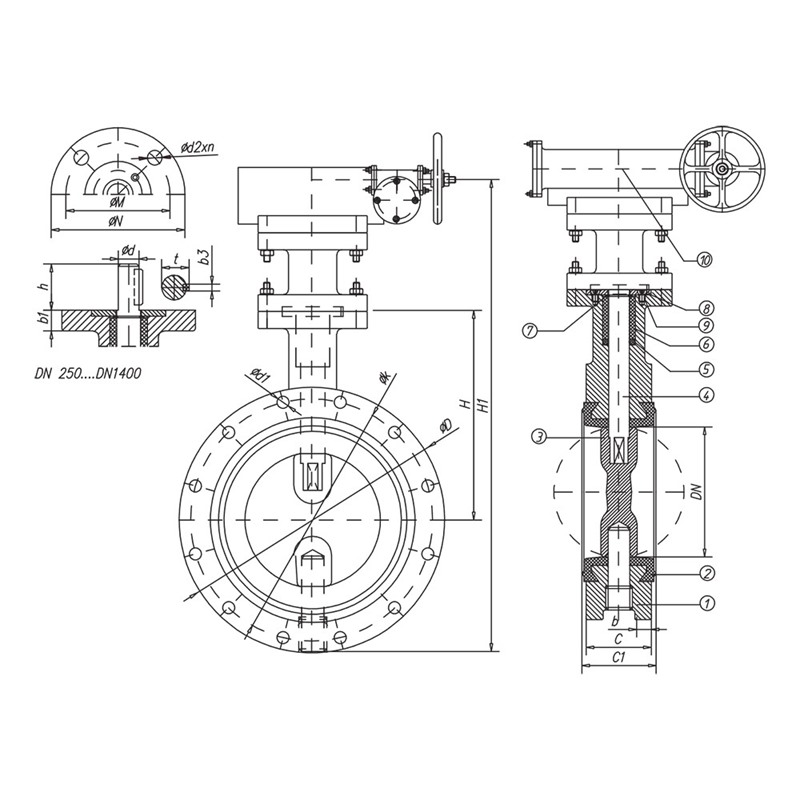

Anma Çapı	Vana Boyutları DIN 3337/K1 ISO 5752/20-5 DIN EN 558-1/20					Üst Flanş Boyutları DIN3337 ISO 5211/1				Mil Boyutları DIN 3337 ISO 5211/1				PN16 Flanş Boyutları DIN EN 1092-2 BS 4504			PN10 Flanş Boyutları DIN EN 1092-2 BS 4504			CLASS 150 Flanş Boyutları DIN EN 1092-2 BS 4504			Ağırlık
DN	C	C1	H	H1	b	ØN	ØM	Ød2XAd	b1	Ød	h	t	b3	ØD	Øk	Ød1XAd	ØD	Øk	Ød1XAd	ØD	Øk	Ød1XAd	kg
40	33	37	130	260	10	65	50	Ø7X4	10	Ø14X9	32	-	-	150	110	18x4	150	110	18x4	127	98,5	16x4	4
50	43	47	140	295	11	65	50	Ø7X4	10	Ø14X9	32	-	-	165	125	18x4	165	125	18x4	152,5	120,7	19x4	5
65	46	50	152	310	11	65	50	Ø7X4	10	Ø14X9	32	-	-	185	145	18x4	185	145	18x4	178	139,7	19x4	7
80	46	50	159	320	12	65	50	Ø7X4	10	Ø14X9	32	-	-	200	160	18x8	200	160	18x8	191	152,4	19x4	9
100	52	56	177	360	12	90	70	Ø10X4	12	Ø16X11	32	-	-	220	180	18x8	235	190	18x8	228,6	190,5	19x8	12
125	56	60	190	400	13	90	70	Ø10X4	12	Ø16X11	32	-	-	250	210	18x8	270	220	18x8	254	216	22x8	14
150	56	60	203	430	13	90	70	Ø10X4	12	Ø16X11	32	-	-	285	240	22x8	300	250	22x8	279,5	241,3	22x8	19
200	60	64	241	550	15	125	102	Ø12X4	16	Ø22	60	25	8	340	295	22x12	340	295	22x8	343	298,5	22x8	22
250	68	71	250	600	15	125	102	Ø12X4	16	Ø22	60	25	8	405	355	26x12	395	350	22x12	406,5	362	25x12	32
300	78	84	282	620	20	125	102	Ø12X4	16	Ø28	60	31	8	460	410	26x12	445	400	22x12	482,5	432	25x12	42
350	78	84	320	700	20	125	102	Ø12X4	16	Ø28	60	31	8	520	470	26x16	505	450	22x16	533,5	476,3	29x12	55
400	102	108	360	825	20	175	140	Ø18X4	22	Ø38	70	43	12	580	525	30x16	565	515	26x16	597	540	29x16	110
450	114	120	408	900	25	175	140	Ø18X4	22	Ø38	70	43	12	640	585	30x20	615	565	26x20	635	578	32x16	145
500	127	133	432	1000	25	210	165	Ø22X4	26	Ø45	90	50,5	14	715	525	33x20	670	620	26x20	699	635	32x20	184
600	154	160	520	1100	30	210	165	Ø22X4	26	Ø55	90	60,5	14	840	770	36x20	780	725	30x20	813	749,3	35x20	262
700	165	171	550	1150	32	210	165	Ø22X4	26	Ø60	90	65,5	14	910	840	36x24	895	840	30x24	927	864	35x28	350
800	190	196	585	1250	32	300	254	Ø18X8	32	Ø80	100	85,5	20	1025	950	39x24	1015	950	33x24	1060	978	41x28	450
900	203	208	630	1350	34	300	254	Ø18X8	32	Ø80	100	85,5	20	1125	1050	39x28	1115	1050	33x28	1168	1086	41x32	582
1000	216	224	770	1400	36	350	298	Ø22X8	35	Ø90	120	97,5	32	1255	1170	42x28	1230	1160	36x28	1289	1200	41x36	710
1100	254	262	840	1500	40	350	298	Ø22X8	35	Ø90	120	97,5	32	1355	1280	42x32	1340	1270	36x32	1403	1314	41x40	1150
1200	254	262	900	1700	40	350	298	Ø22X8	35	Ø90	120	97,5	32	1485	1390	49x32	1455	1380	39x32	1511	1422	41x44	1300
1300	280	288	970	1800	44	415	356	Ø33X8	35	Ø120	170	128,1	40	1590	1490	49x32	1575	1490	42x32	1626	1537	48x44	1550
1400	280	288	1025	1900	44	415	356	Ø33X8	35	Ø120	170	128,1	40	1685	1590	49x32	1675	1590	42x36	1746	1651	48x44	1810

Basınç Aralığı	:	PN 10-16 /Class 150
Ölçü Aralığı	:	DN40 - DN1400
L Boyu	:	EN 558 Serie 20, DIN 3202-K1
Flanş	:	EN 1092
Testler	:	EN 12266
