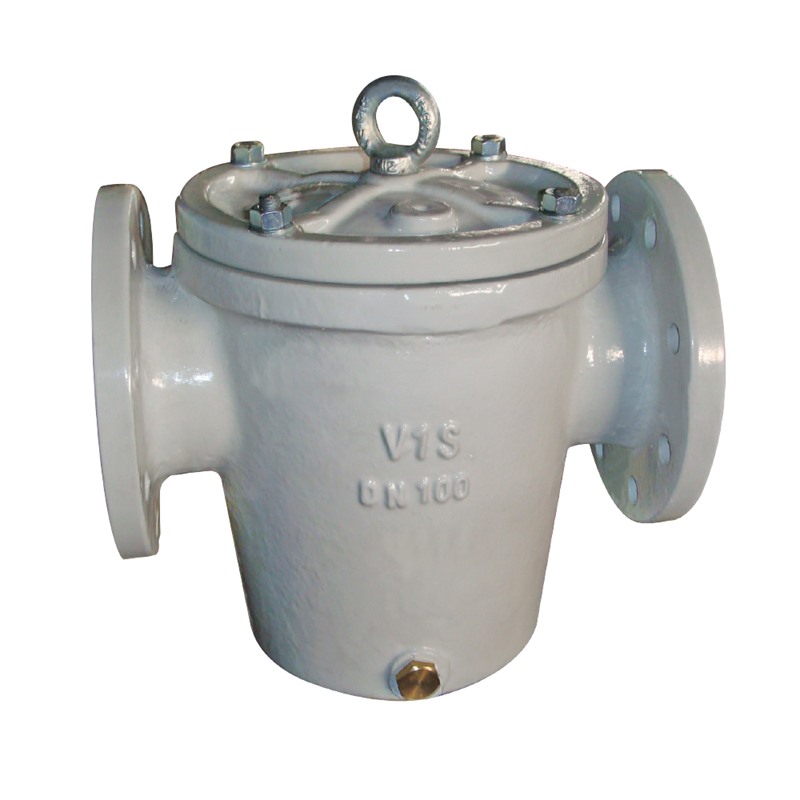

Düz Tip Çamur Kutusu

ÜRÜN ÖZELLİKLERİ

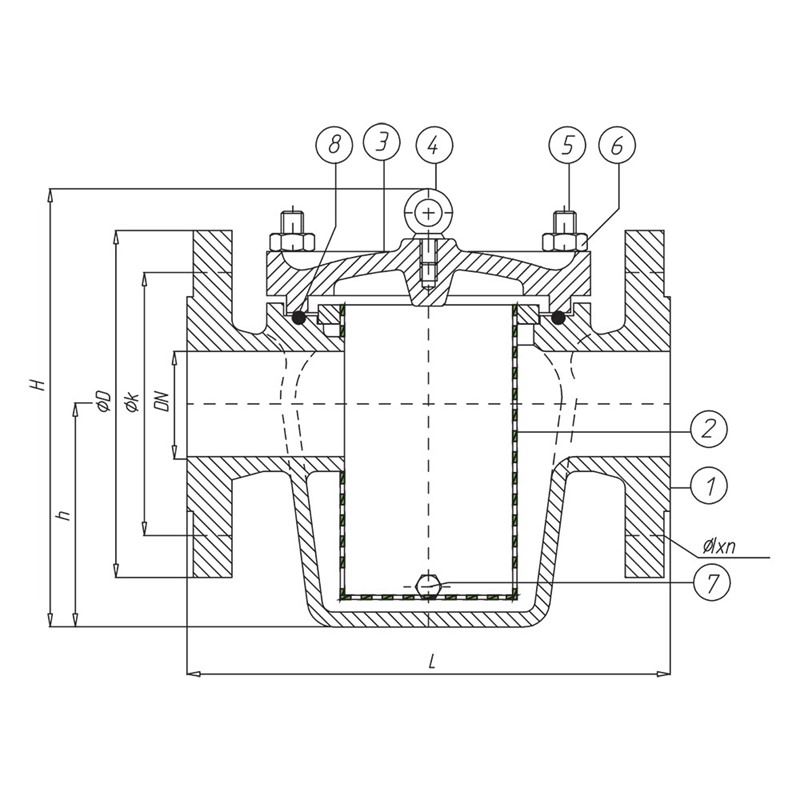

Anma Basıncı	Anma Çapı	Vana Boyutları DIN 3202 F1			PN10 Flanş Ölçüleri DIN EN 1092			Ağırlık	PN16 Flanş Ölçüleri DIN EN 1092			Ağırlık
PN	DN	L	H	h	D	k	Ø xn	kg	D	k	Ø xn	kg
PN 4	40	200	205	95	150	110	Ø18X4	14	150	110	Ø18X4	14
	50	230	225	106	165	125	Ø18X4	19	165	125	Ø18X4	19
	65	290	260	134	185	145	Ø18X4	26	185	145	Ø18X4	26
	80	310	310	156	200	160	Ø18X8	33	200	160	Ø18X8	33
	100	350	345	185	220	180	Ø18X8	45	220	180	Ø18X8	45
	125	400	395	225	250	210	Ø18X8	60	250	210	Ø18X8	60
	150	480	465	265	285	240	Ø22X8	86	285	240	Ø22X8	86
	200	600	565	335	340	295	Ø22X8	147	340	295	Ø22X12	150
	250	600	610	345	400	350	Ø22X12	180	400	355	Ø26X12	185
	300	700	675	390	455	400	Ø22X12	245	455	410	Ø26X12	250
	350	800	790	425	505	460	Ø22X16	325	520	470	Ø26X16	330
	400	840	900	470	565	515	Ø26X16	415	580	525	Ø30X16	420
PN 2,5	500	1000	1100	525	670	620	Ø26X20	550	715	650	Ø33X20	560
PN 2,5	600	1100	1100	670	780	670	Ø30X20	815	840	770	Ø36X20	825

L Boyu : EN 558 Serie 1, DIN 3202 F1
