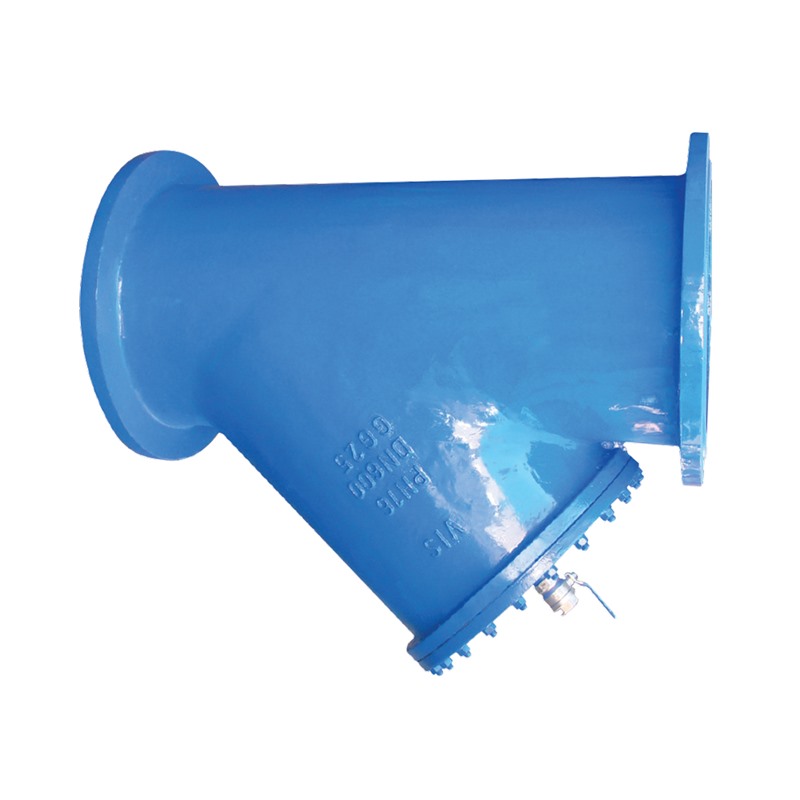

Y Tipi Pislik Tutucu

ÜRÜN ÖZELLİKLERİ

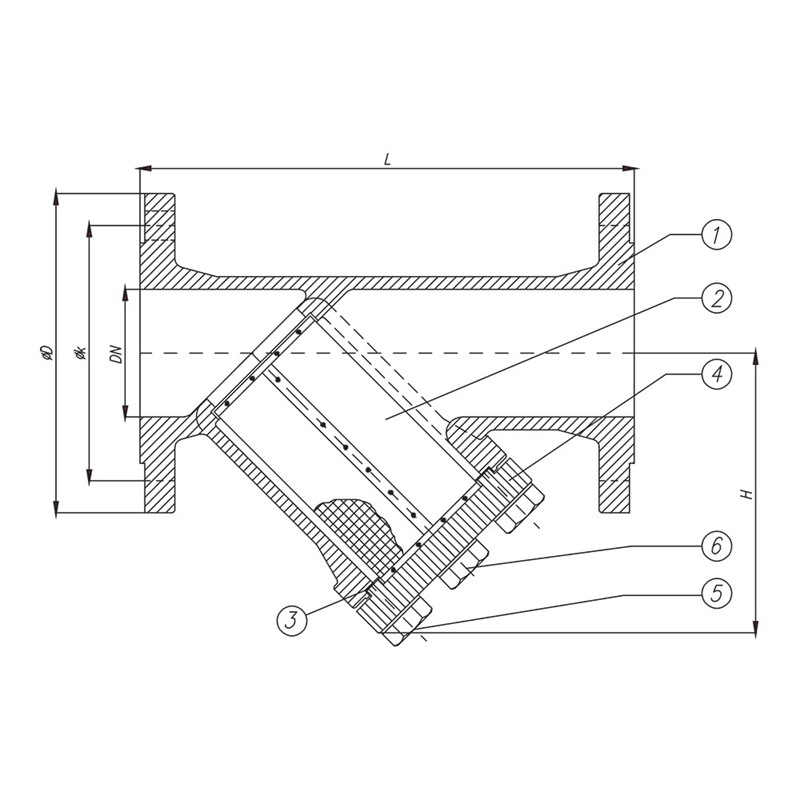

Anma Basıncı	Anma Çapı	Vana Boyutları DIN 3202/2-F1 TS 11 494					PN16 Flanş Ölçüleri DIN EN 1092-1-2		PN25 Flanş Ölçüleri DIN EN 1092-1-2		PN40 Flanş Ölçüleri DIN EN 1092-1-2		Ağırlık
PN	DN	L	H(min)	H(max)	D	k	D	k	D	k	D	k	kg
10/16/25/40	15	130	60	100	95	65	95	65	95	65	95	65	1,97
	20	150	70	120	105	75	105	75	105	75	105	75	2,98
	25	160	80	140	115	85	115	85	115	85	115	85	3,7
	32	180	85	150	140	100	140	100	140	100	140	100	5,6
	40	200	120	190	150	110	150	110	150	110	150	110	7,6
	50	230	135	220	165	125	165	125	165	125	165	125	9,8
	65	290	185	310	185	145	185	145	185	145	185	145	15,7
	80	310	205	340	200	160	200	160	200	160	200	160	24,9
	100	350	245	410	220	180	220	180	235	190	235	190	34
	125	400	290	470	250	210	250	210	270	220	270	220	43
	150	480	330	530	285	240	285	240	285	240	300	250	54
	200	600	390	620	340	295	340	295	360	310	375	320	118
	250	730	530	850	395	350	405	355	425	370	450	385	177
	300	850	560	1050	445	400	355	355	425	370	450	385	177
	350	980	620	1100	505	460	520	470	555	490	580	510	310
	400	1100	710	1210	565	515	580	525	620	550	660	585	418
	450	1200	800	1400	615	565	640	585	670	600	685	610	495
	500	1250	985	1700	670	620	715	650	730	660	755	670	1100
	600	1450	1100	1900	780	725	840	770	845	770	890	795	1300
