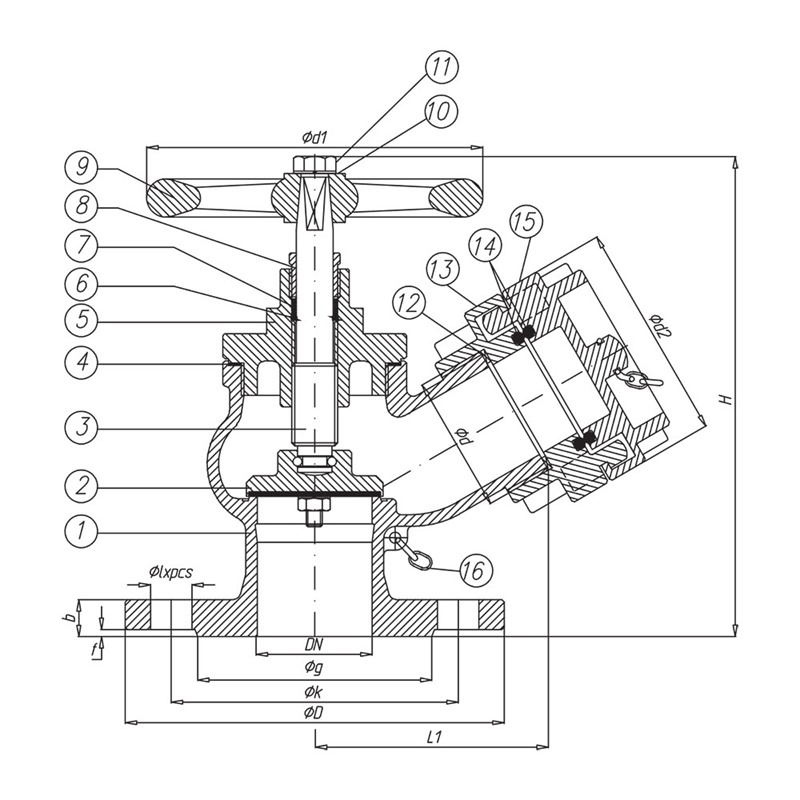

| NO | PARÇA ADI | MALZEME |
|---|---|---|
| 1 | Gövde | Rg-5/ Rg-10/G-CuSn10 |
| 2 | Klape | Rg-5/ Rg-10/G-CuSn10 |
| 3 | Mil | Ms-58/Ms-59 |
| 4 | Conta | NBR |
| 5 | Kapak | Rg-5/ Rg-10/G-CuSn10 |
| 6 | Rodela | Ms-58 |
| 7 | Salmastra | Graphite + PTFE |
| 8 | Baskı | Ms-58 |
| 9 | Volan | GG-25 |
| 10 | Rondela | Steel 5 Zn |
| 11 | Cıvata | Steel 5 Zn |
| 12 | Conta | NBR |
| 13 | Sabit Kaplin | Rg-5/Rg-10/G-CuSn10 |
| 14 | O-Ring | NBR |
| 15 | Tapa Kaplin | Rg-5/Rg-10/G-CuSn10 |
| 16 | Zincir | Steel 5 Zn |
| PN 16 / DIN EN 1092-3 | Vana Boyutları | DIN 86211 | Ağırlık (kg) | Stok Kodu | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Anma Çapı | ØD | Øk | Øg | Øxad | Øb | f | Ød | Ød2 | L1 | Ød1 | H | Without Coupling | With Coupling | |
| DN 40 | 150 | 110 | 84 | Ø18x4 | 14 | 3 | R11/2" | 96 | 80 | 100 | 185 | 3,5 | 5,5 | |
| DN 50 | 165 | 125 | 99 | 16 | R2" | 96 | 90 | 195 | 4,5 | 7 | ||||
| DN 65 | 185 | 145 | 118 | R21/2" | 124 | 105 | 120 | 230 | 6,0 | 11 | ||||
| Anma Basıncı | : | PN 10-16 |
| Ölçü Aralığı | : | DN40-DN50-DN65 |
| Ölçüler | : | DIN 86211 |
| Flanş | : | DIN EN 1062 |
| Opsiyon | : | ANSI, JIS Flanges |
