API Water Type Check Valve

VWDC-C150 / VWDC-C300

DATASHEET

PRODUCT FEATURES

TECHNICAL SPECIFICATIONS

Materials for main parts
Part Name		Material
1	Body	A216 WCB	A352 LCB	A217 WC6	A217 WC9	A217 C5	A217 C5	A351 CF8	A351 CF8M
2	Disc	A351 CF8	A351 CF8	A217 WC6	A217 WC9	A217 C5	A217 C5	A351 CF8	A351 CF8M
3	Stem	A182 F6a	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F304	A182 F316
4	Spring	Stainless steel / inconel

STANDARDS
Design and manufacture:	API 6D
Face to face:	API 6D; DIN 3202;
Pressure-temperature ratings:	ASME B 16.34
Inspection and test:	API 598, API 6D
End flange dimension:	ASME B 16.5, ASME B16.47, API605, MSS SP-44, ISO7005-1, DIN2543-2548

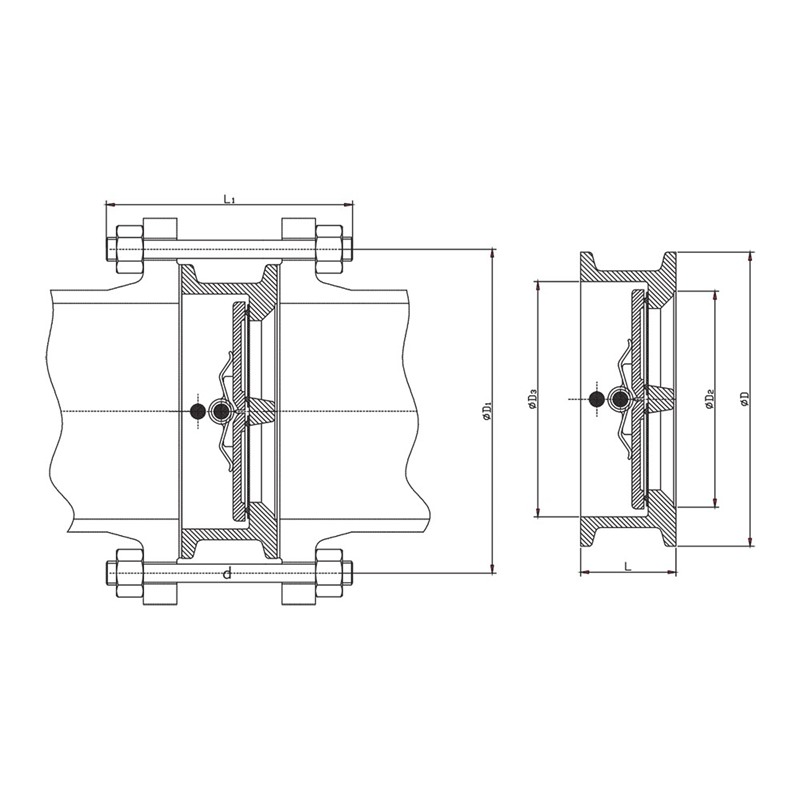

Nominal Pressure	Nominal Diameter		Valve Dimensions (mm)				Weight (kg)	Flange Dimensions
	DN	NPS	L	D	D2	D3		D1	Civata Sayısı	d		L1
	DN	NPS	L	D	D2	D3		D1	Civata Sayısı	In	mm	RF	RTJ
150	50	2	60	103	51	56	2	120,5	4	45509	M16	140	155
	65	2 1/2	67	122	65	73	3	139,5	4	45509	M16	150	165
	80	3	73	135	80	88	4	152,5	4	45509	M16	160	175
	100	4	73	173	102	108	6	190,5	8	45509	M16	170	185
	125	5	86	195	127	132	8	216	8	45385	M20	190	205
	150	6	98	220	152	160	13	241,5	8	45385	M20	205	220
	200	8	127	277	203	210	25	298,5	8	45385	M20	240	255
	250	10	146	337	254	266	39	362	12	45511	M24	270	285
	300	12	181	407	305	310	54	432	12	45511	M24	310	325
	350	14	184	448	350	355	80	476	12	1	M27	325	340
	400	16	191	512	400	405	117	540	16	1	M27	340	355
	450	18	203	547	450	455	138	578	16	1 1/8	M30	365	380
	500	20	219	604	500	505	163	635	20	1 1/8	M30	385	400
	600	24	222	715	600	605	331	749	20	1 1/4	M33	405	420
	700	28	305	773	700	700	380	795,5	40	45385	M20	455	-
	750	30	305	824	746	750	425	846	44	45385	M20	455	-
	800	32	305	878	796	800	560	900	48	45385	M20	460	-
	900	36	368	983	898	910	640	1009,5	44	45511	M24	540	-
	1050	42	432	1142	1050	1055	960	1171,5	48	1	M27	625	-
	1200	48	524	1302	1200	1205	1400	1335	44	1 1/8	M30	740	-
300	50	2	60	110	51	58	3	127	8	45509	M16	155	175
	65	2 1/2	67	128	65	73	4	149	8	45385	M20	175	195
	80	3	73	147	80	88	6	168,5	8	45385	M20	190	210
	100	4	73	179	102	108	8	200	8	45385	M20	195	215
	125	5	86	214	127	132	15	235	8	45385	M20	215	235
	150	6	98	249	152	160	18	270	12	45385	M20	230	250
	200	8	127	305	203	210	31	330	12	45511	M24	280	300
	250	10	146	359	254	266	51	387,5	16	1	M27	315	335
	300	12	181	420	305	310	77	451	16	1 1/8	M30	365	385
	350	14	222	483	350	355	117	514,5	20	1 1/8	M30	410	430
	400	16	232	537	400	405	190	571,5	20	1 1/4	M33	435	455
	450	18	264	594	450	455	200	628,5	24	1 1/4	M33	475	495
	500	20	292	652	500	505	265	686	24	1 1/4	M33	510	535
	600	24	318	772	600	608	410	813	24	1 1/2	M39	560	585
	750	32	368	882	735	740	660	921	36	1 3/8	M36	650	-
	900	36	483	1044	873	880	1020	1089	32	1 5/8	M42	800	-
	1050	42	568	1196	1035	1045	1540	1244,5	36	1 3/4	M45	920	-
	1200	48	629	1365	1179	1190	2260	1416	40	1 7/8	M48	1010	-
