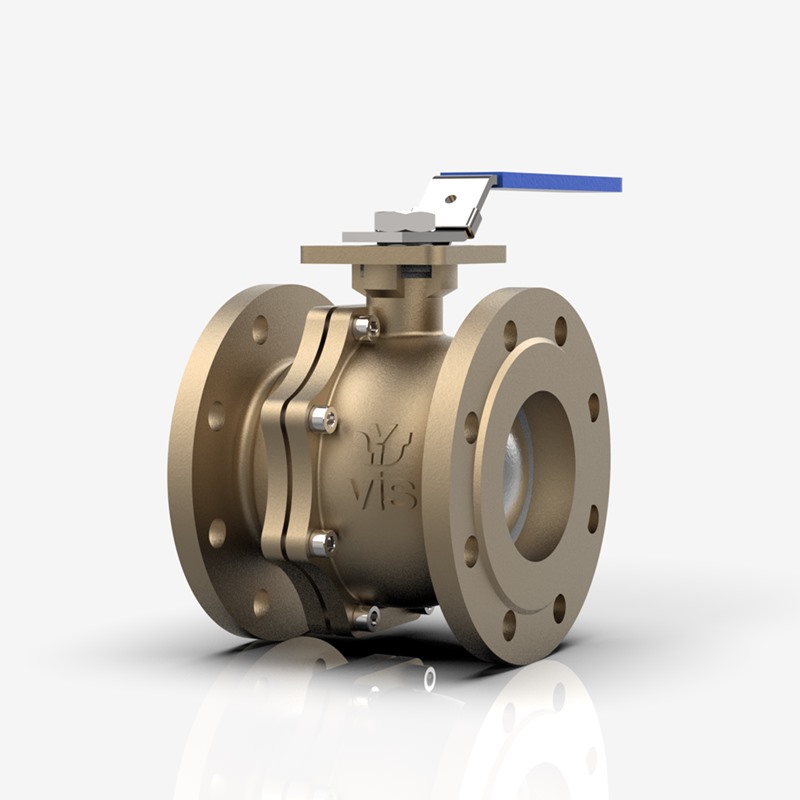

Ball Valve, Full Bore

PRODUCT FEATURES

Nominal Diameter/Anma Çapı		DN	15	20	25	32	40	50	65	80	100	125	150	200	250
Nominal Diameter/Anma Çapı		DN	15	20	25	32	40	50	65	80	100	125	150	200	250
FTF Dimensions / Boyutları DIN 3202-F4 / F5		L	115	120	125	130	140	150	170	180	190	325	350	400	450
FTF Dimensions / Boyutları DIN 3202-F4 / F5		C	130		170		195		245	275	295	530		625	-
Top Flange / Üst Flanş	ISO 5211		F03 / F04		F04 / F05		F05 / F07		F07 / F10			F10 / F12		F12 / F14
Top Flange / Üst Flanş	PN16	SxS	9		11		14		17			22		27
Torque / Tork		N.m	3	5	10	13	14	22	37	42	78	127	140	-	-
Flange Dimensions/ Flanş Boyutları EN 1092	PN 6	ØD	80	90	100	120	130	140	160	190	210	240	265	320	375
		ØK	55	65	75	90	100	110	130	150	170	200	225	280	335
		n - Ød	4-11			4-14				4-18		8-18			12-18
	PN 10	ØD	95	105	115	140	150	165	185	200	220	250	285	340	395
		ØK	65	75	85	100	110	125	145	160	180	210	240	295	350
		n - Ød	4-14			4-18				8-18			8-22		12-22
	PN 16	ØD	95	105	115	140	150	165	185	200	220	250	285	340	405
		ØK	65	75	85	100	110	125	145	160	180	210	240	295	355
		n - Ød	4-14			4-18				8-18			8-22	12-22	12-26
Weight / Ağırlık		kg	2,7	3,4	4,3	6,0	7,0	9,2	13,0	15,9	19,0	35,9	47,0	77,6	174,3
