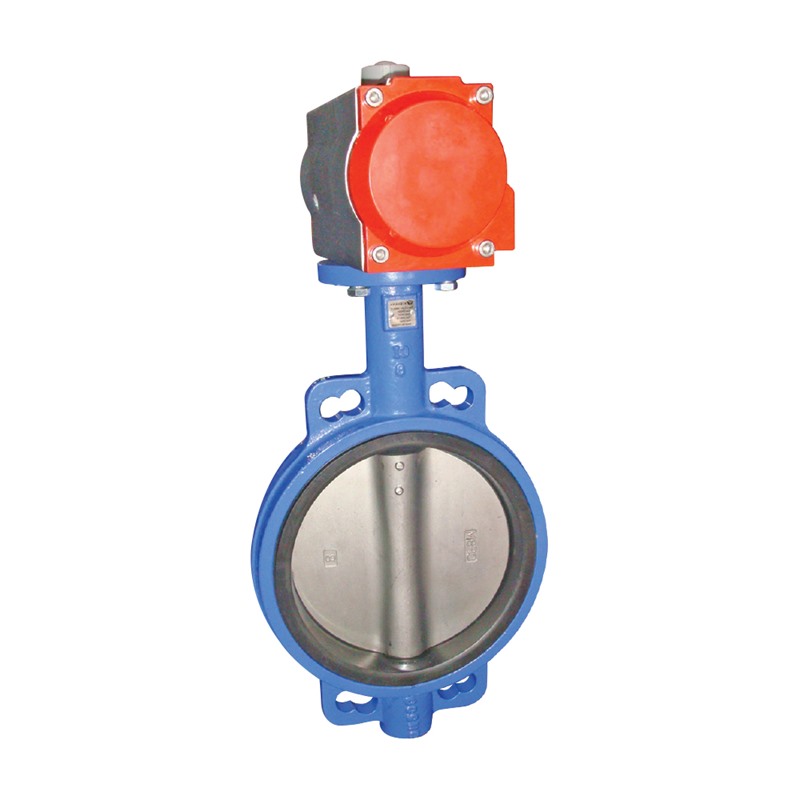

Wafer Type Butterfly Valve (Marine)

VWKV-16

DATASHEET

PRODUCT FEATURES

TECHNICAL SPECIFICATIONS

PRODUCT DESCRIPTIONS

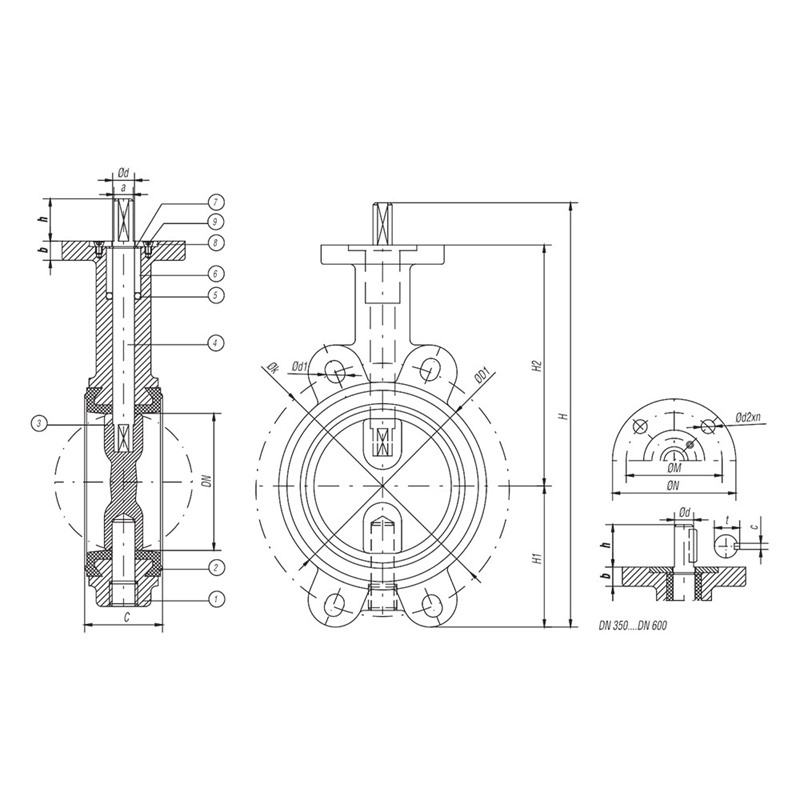

NO	PART NAME	MATERIAL
1	Body	GG 25 GGG 40/50 / GS-C 25 / AISI 304
2	Gasket	EPDM / BUNA-N
3	Disc	GGG 40 / AISI 304 / AISI 316 / Bronze
4	Stem	AISI 420 / AISI 316
5	O-Ring	EPDM / BUNA-N
6	Gland Bush	PVC/PTFE
7	Segment	St
8	Washer	St-37
9	Bolt	5D / S.S

Nominal Diameter	Valve Dimensions TS 11341 DIN 3337/K1 ISO 5752/20-5						Top Flange Dimensions DIN3337 ISO 5211/1				Stem Dimensions DIN 3337 ISO 5211/1					PN6 Flange Dimensions TS 810 DIN 2501		PN10 Flange Dimensions TS 810 DIN 2501		PN16 Flange Dimensions TS 810 DIN 2501		Weight
DN	C	H1	H2	H / Kollu	H / Redüktörlü	ØD1	ØN	ØM	Ød2xnAd.	b	Ød	a	h	t	c	Øk	Ød1xnAd.	Øk	Ød1xnAd.	Øk	Ød1xnAd.	kg
50	43	67	140	237	275	94	90	70	Ø10x4	12	Ø14	12	31	-	-	110	M12X4	125	M16X4	125	M16X4	4,6
65	46	74	152	254	294	112	90	70	Ø10x4	12	Ø14	12	31	-	-	130	M12X4	145	M16X4	154	M16X4	5,2
80	46	96	159	283	323	126	90	70	Ø10x4	12	Ø14	12	31	-	-	150	M16X4	160	M16X8	160	M16X8	6,8
100	52	110	177	315	355	152	90	70	Ø10x4	12	Ø16	14	31	-	-	170	M16X4	180	M16X8	180	M16X8	8,5
125	56	122	190	340	380	185	90	70	Ø10x4	12	Ø16	14	31	-	-	200	M16X8	210	M16X8	210	M16X8	10,5
150	56	136	203	367	407	210	90	70	Ø10x4	12	Ø16	14	31	-	-	225	M16X8	240	M20X8	240	M20X8	12,5
200	60	160	241	439	480	262	152	125	Ø14x4	15,5	20	17	38	-	-	280	M16X8	295	M20X8	295	M20X12	20,2
250	68	201	273	512	553	316	152	125	Ø14x4	15,5	22	19	38	-	-	335	M16X12	350	M20X12	355	M24X12	29,5
300	78	237	311	600	630	372	152	125	Ø14x4	15,5	28	25	38	-	-	395	M20X12	400	M20X12	410	M24X12	46,5
350	78	267	350	600	784	372	175	140	Ø19x4	20	42	25	105	45	12	-	-	460	M20X16	470	M24X16	71
400	102	302	375	600	844	372	175	140	Ø19x4	20	48	25	105	51,5	14	-	-	515	M24X16	525	M27X16	107
450	114	325	400	600	892	372	175	140	Ø19x4	23	52	25	105	56	16	-	-	565	M24X20	585	M27X20	140
500	127	362	450	600	1008	372	210	165	Ø23x8	25	58	25	130	62	18	-	-	620	24X20	650	M30X20	186
600	154	422	510	600	1128	372	210	165	Ø23x8	25	68	25	130	72,5	20	-	-	725	M27X20	770	M33X20	267

Nominal Pressure

:

PN16-25
DN 50 / DN 600
DIN 3337 / K1
TS 11341
